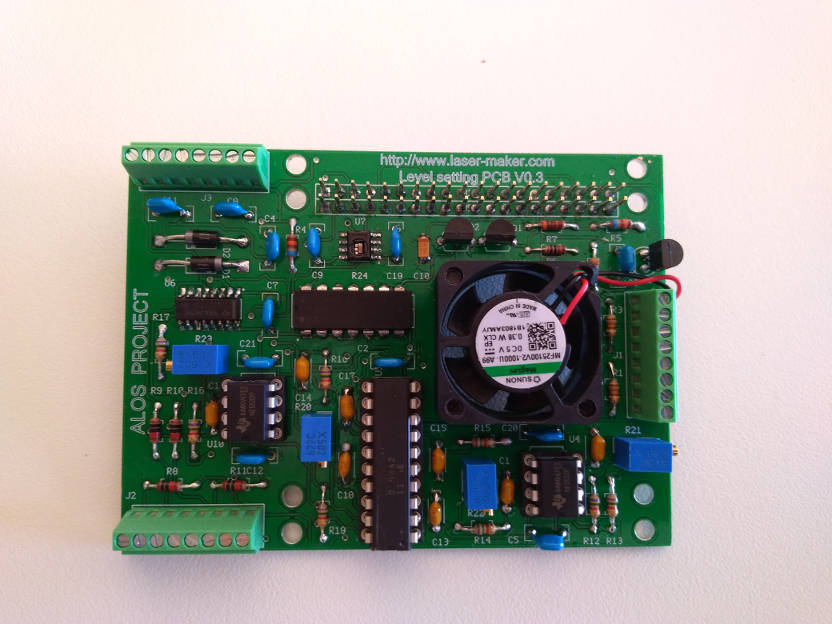

The “Level setting PCB” provides the following functions:

  • Setting up laser source levels (up to 4)
  • Stop the laser emission with the security part of the laser (shutter interlock)
  • Inputs / outputs (2 pushbuttons / 2 LEDs)
  • The PSU humidity / temperature sensors
  • Raspberry PI nano computer’s cooling
  • Connector for additional sensors

La carte “PCB level setting” assure les fonctions suivantes:

  • Réglage des niveaux des sources lasers (jusqu’à 4)
  • Arrêt de l’émission avec la partie sécurité du laser (shutter interlock)
  • Les entrées / sorties (2 boutons poussoirs / 2 DELs)
  • Les capteurs d’humidité / température de l’alimentation
  • La ventilation du Raspberry PI nano ordinateur
  • Le connecteur pour les capteurs additionnels

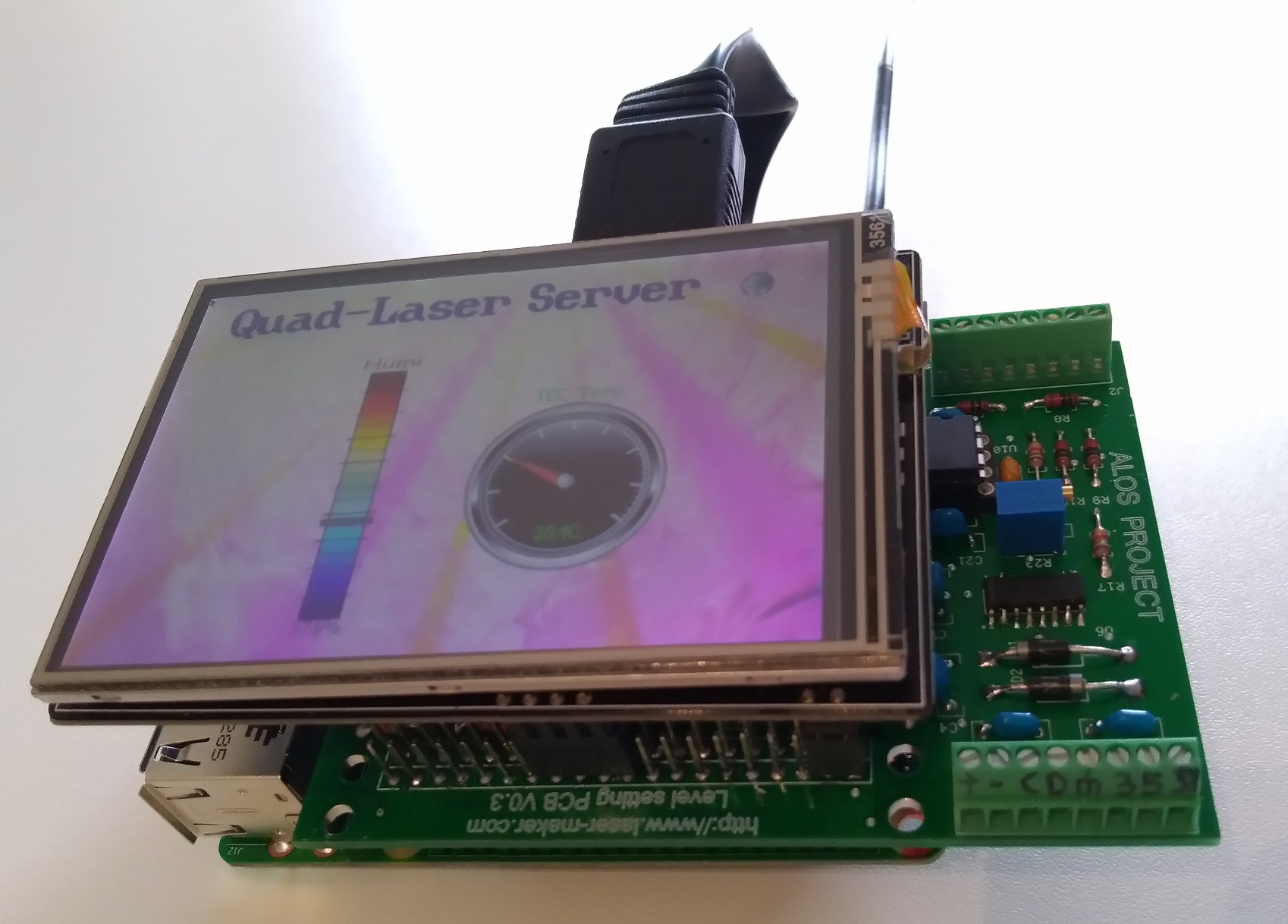

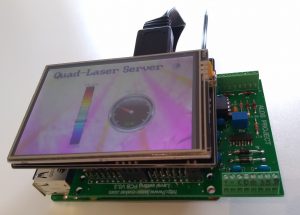

The PCB is between the screen and the computer

Le circuit est placé entre l’écran et l’ordinateur
