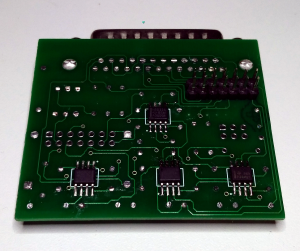

The ILDA buffer PCB copies the input signals and performs the galvanic isolation of the interlock with the PC

La PCB tampon ILDA copie les signaux d’entrée et réalise l’isolation galvanique de l’interlock avec le PC

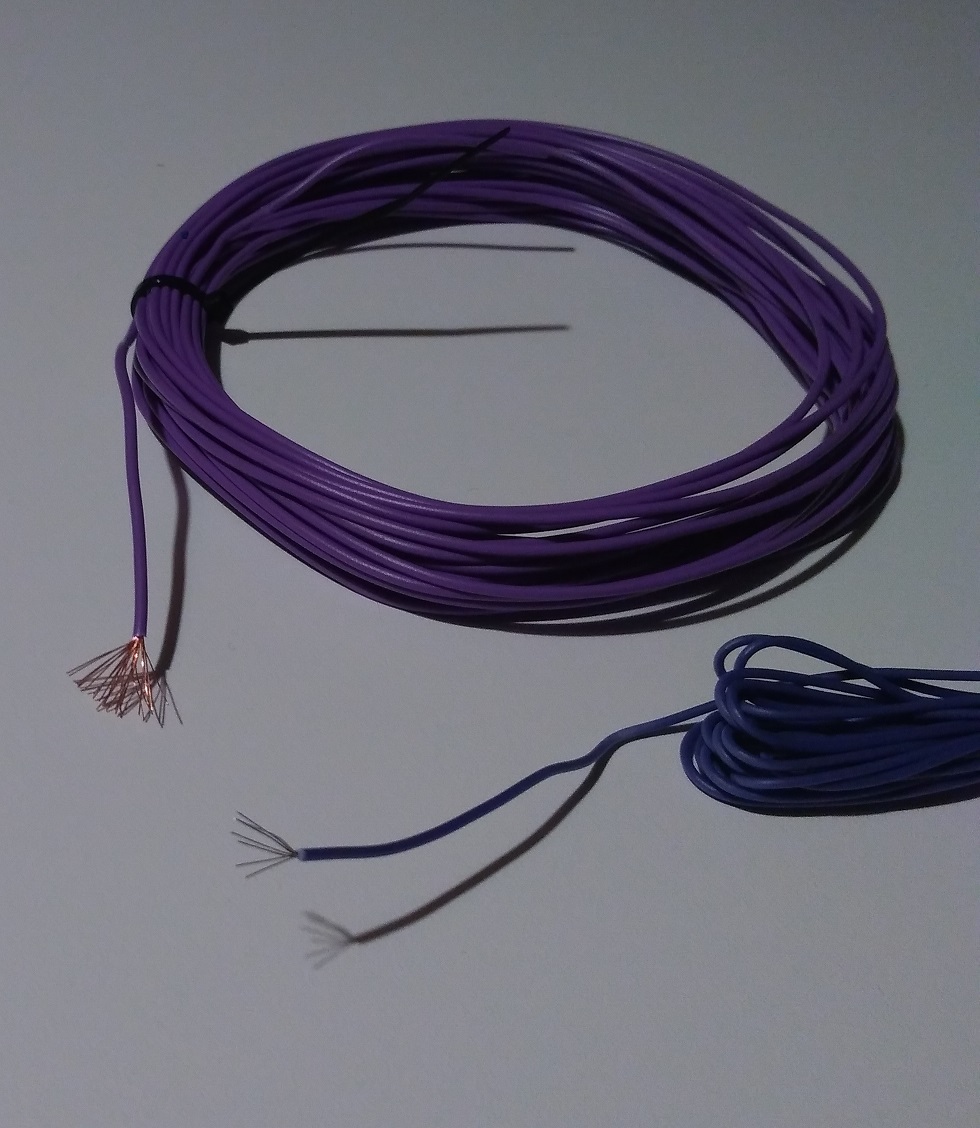

You have to use a good cable for signals
Section 0.75mm² (automotive grade) VS 0.2mm²

Il faut utiliser du bon cable pour les signaux
Section 0.75mm² (grade automobile) VS 0.2mm²

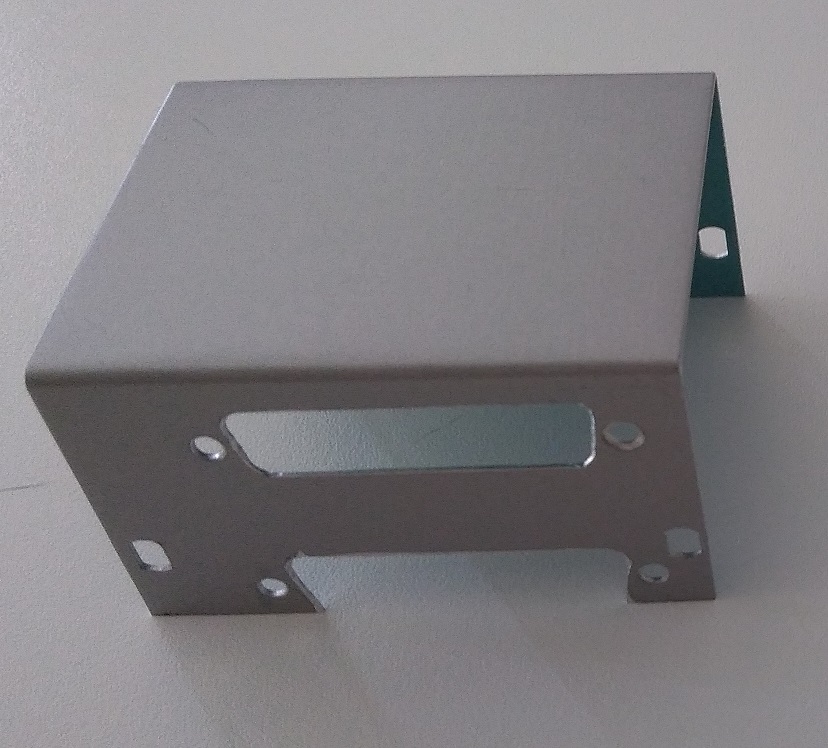

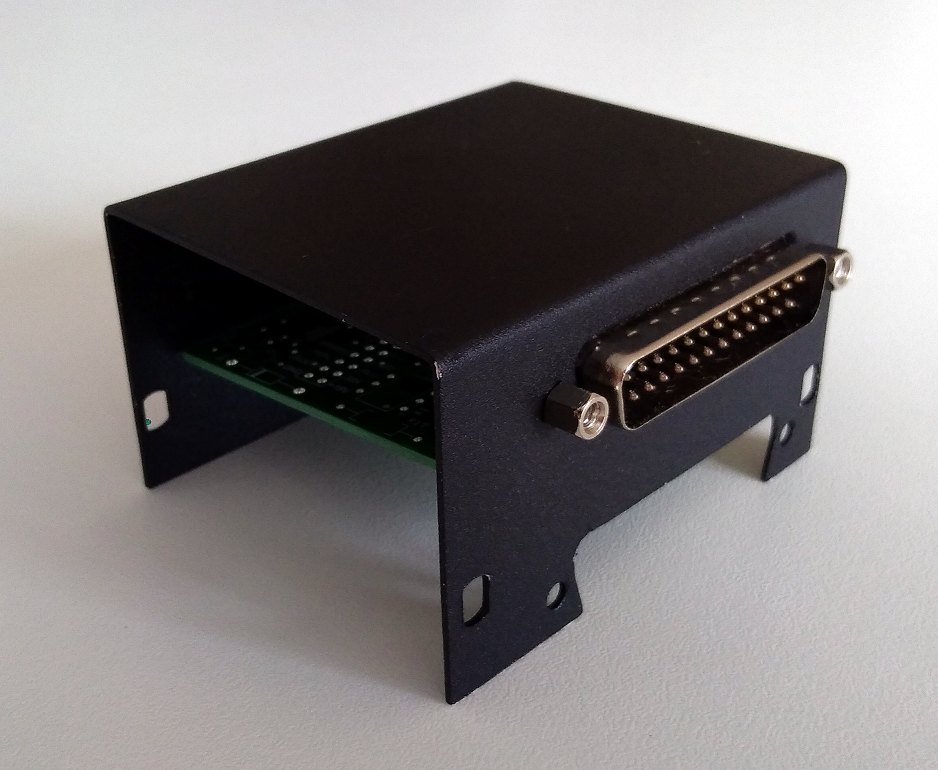

The TEKO 2B case is cut for DB25

Le boitier TEKO 2B est découpé pour les DB25

Then the painting

Ensuite la mise en peinture

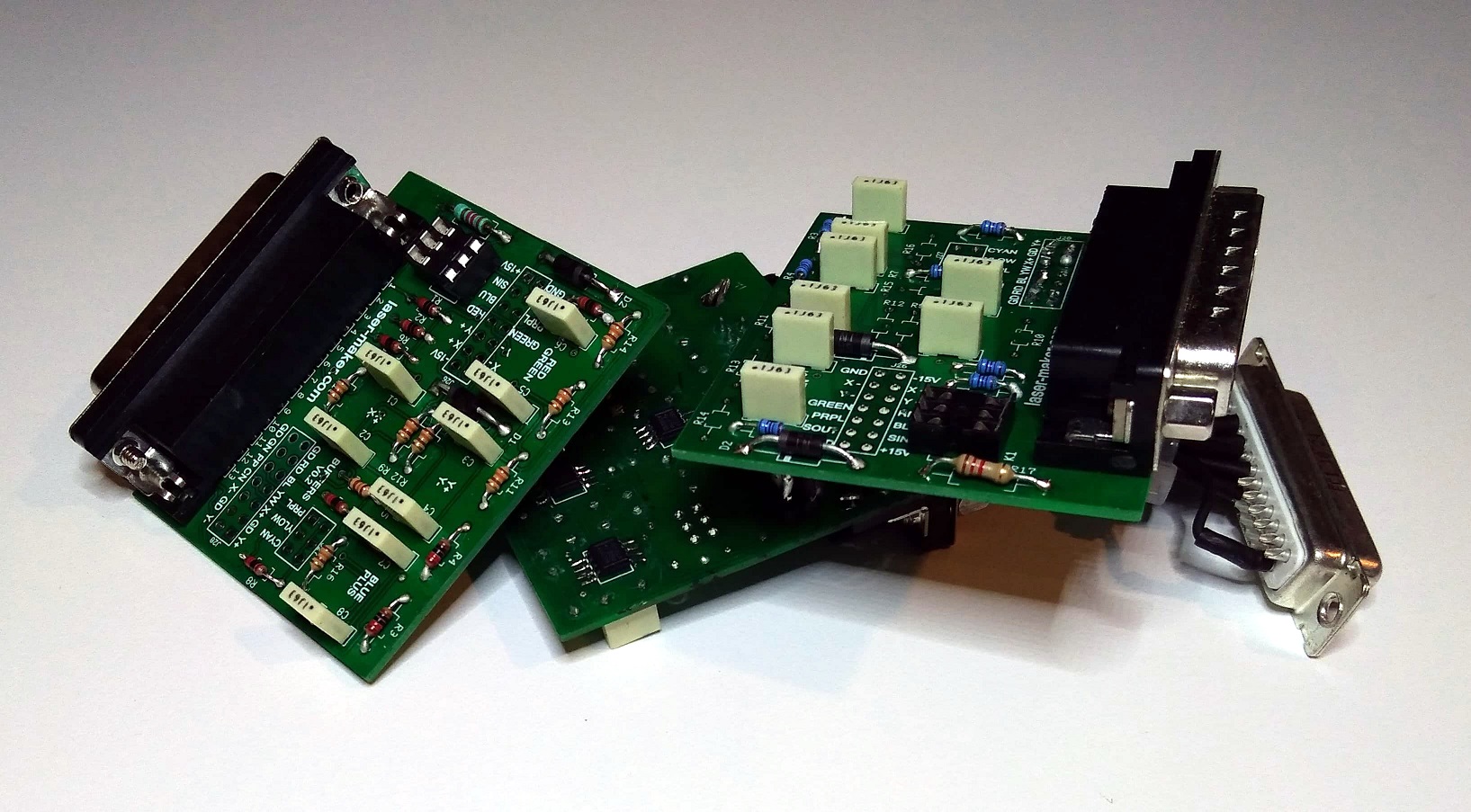

Let’s go for soldering!

C’est parti pour la soudure!

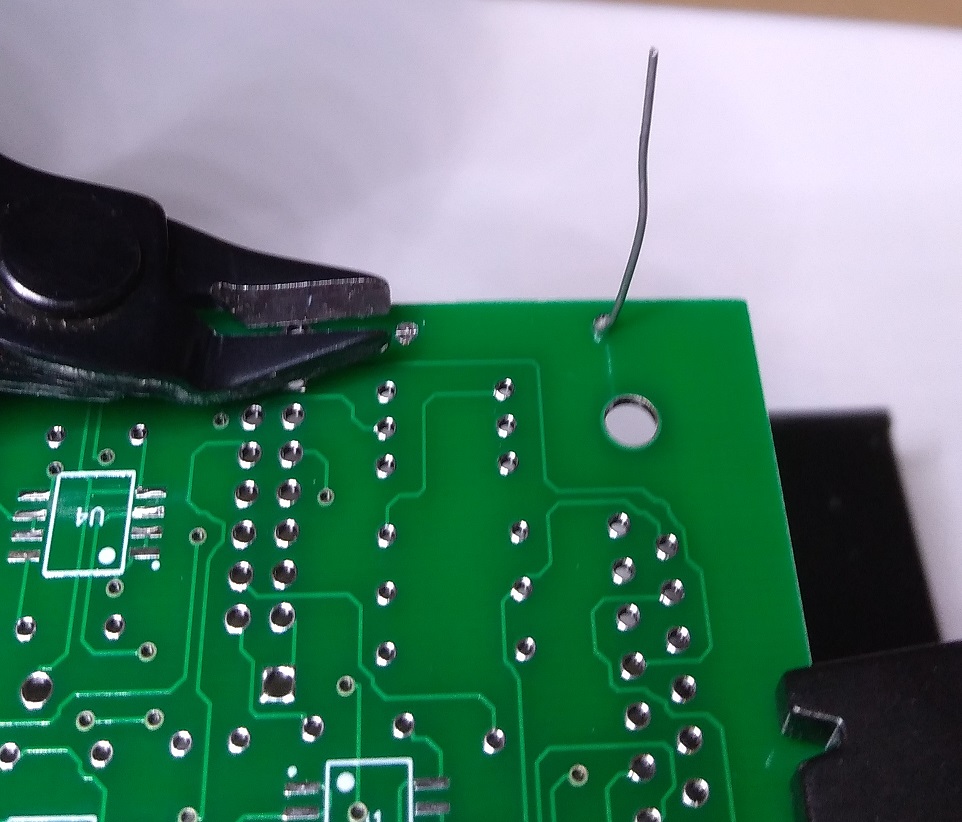

We cut well flush

On coupe bien à ras

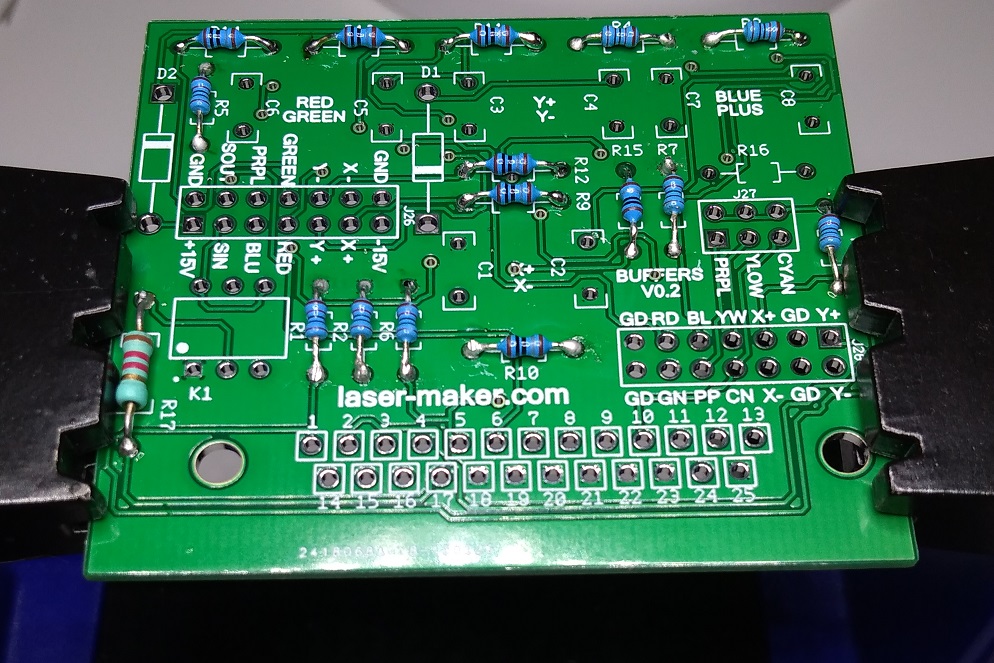

We solder the resistances first and then the capacitors

On soude les résistances en premier puis les condensateurs

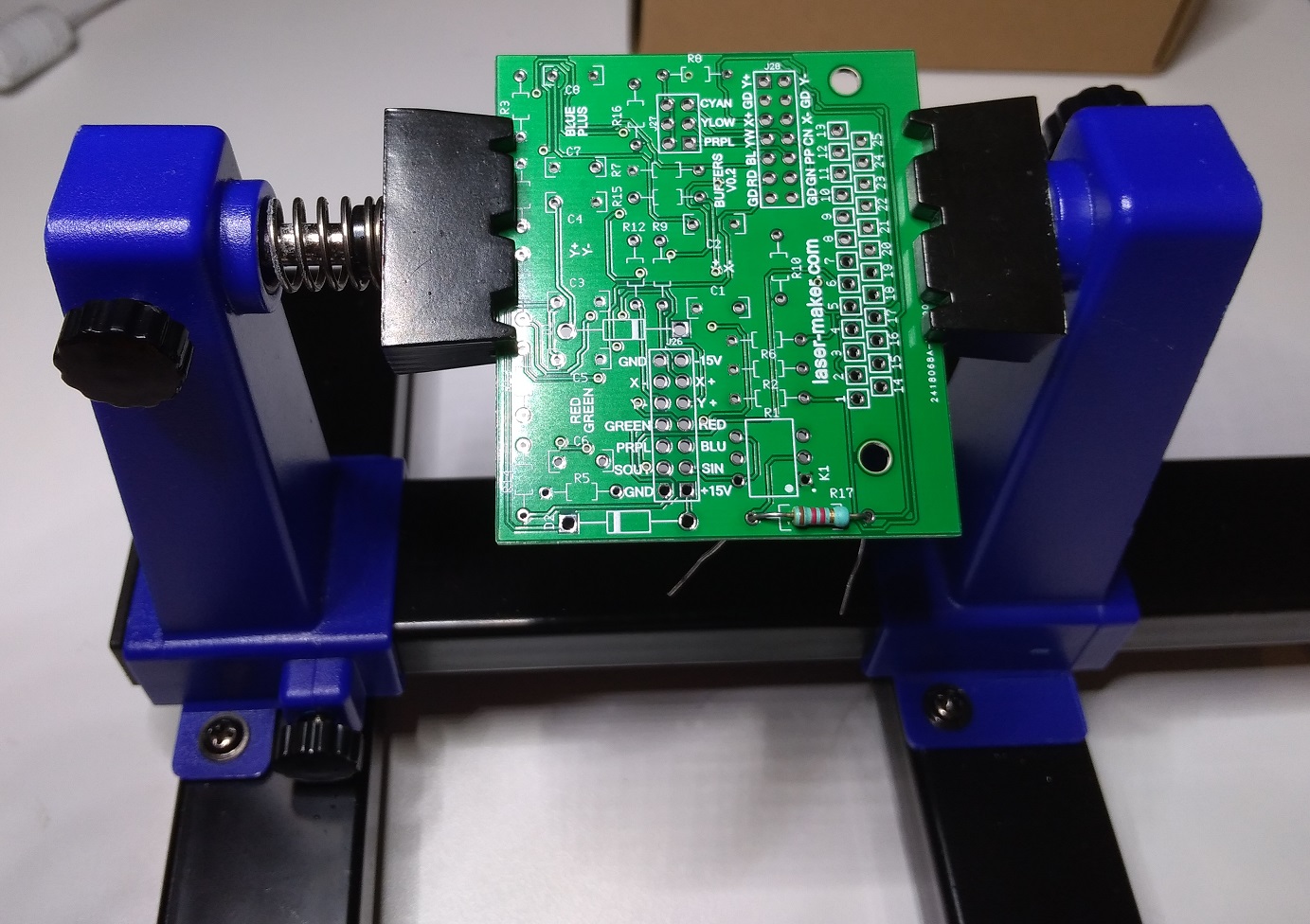

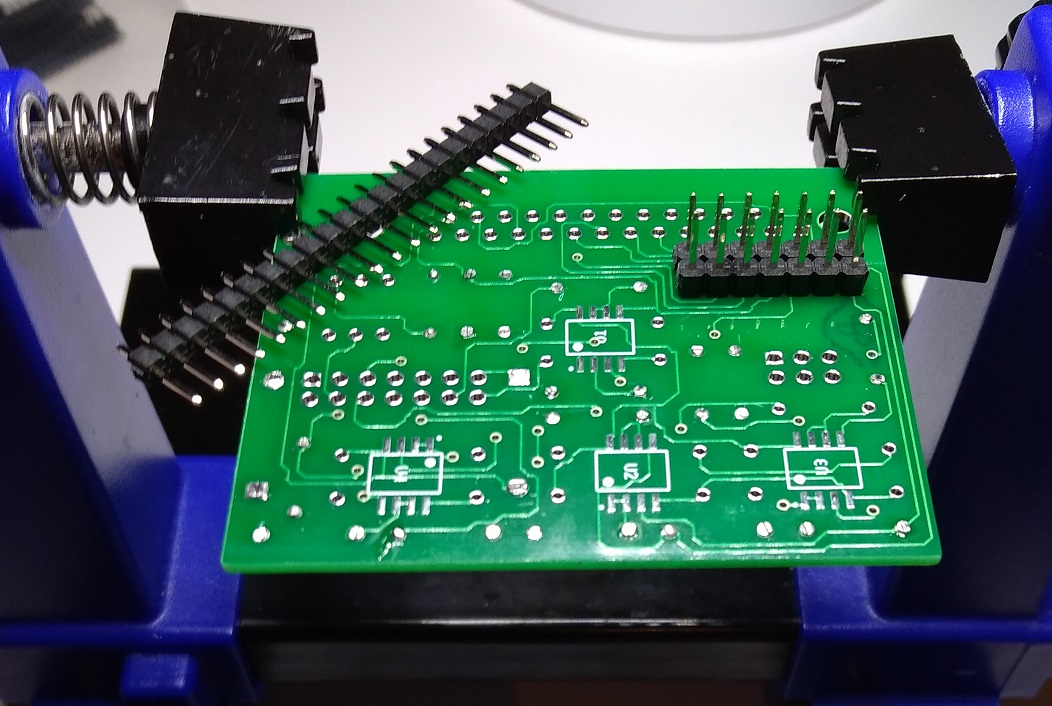

Then the breakable bars

Ensuite les barrettes sécables

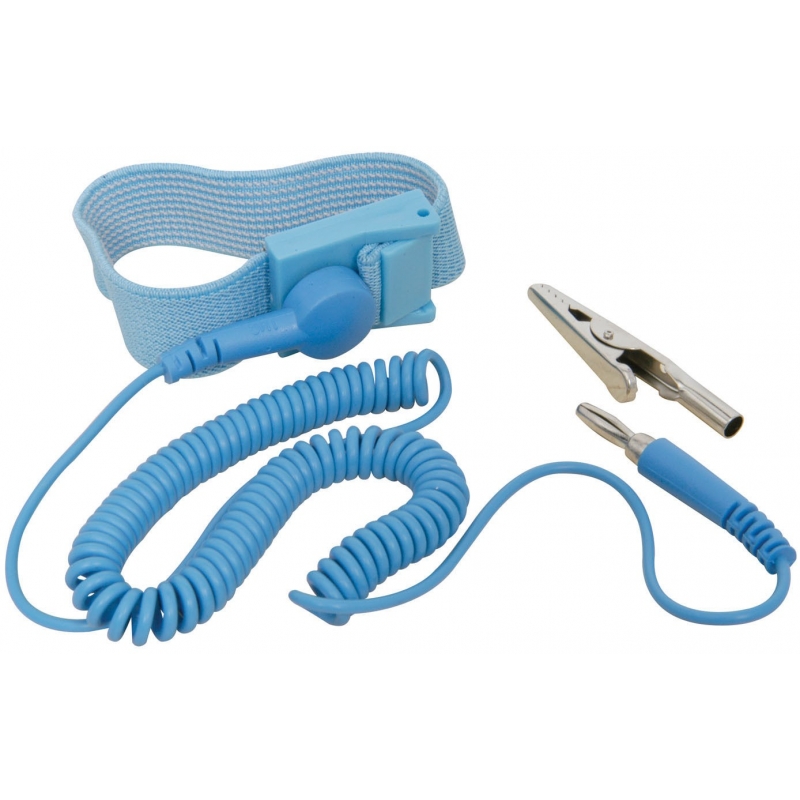

Now it’s time to put the wrist strap

Maintenant c’est le moment de mettre le bracelet antistatique

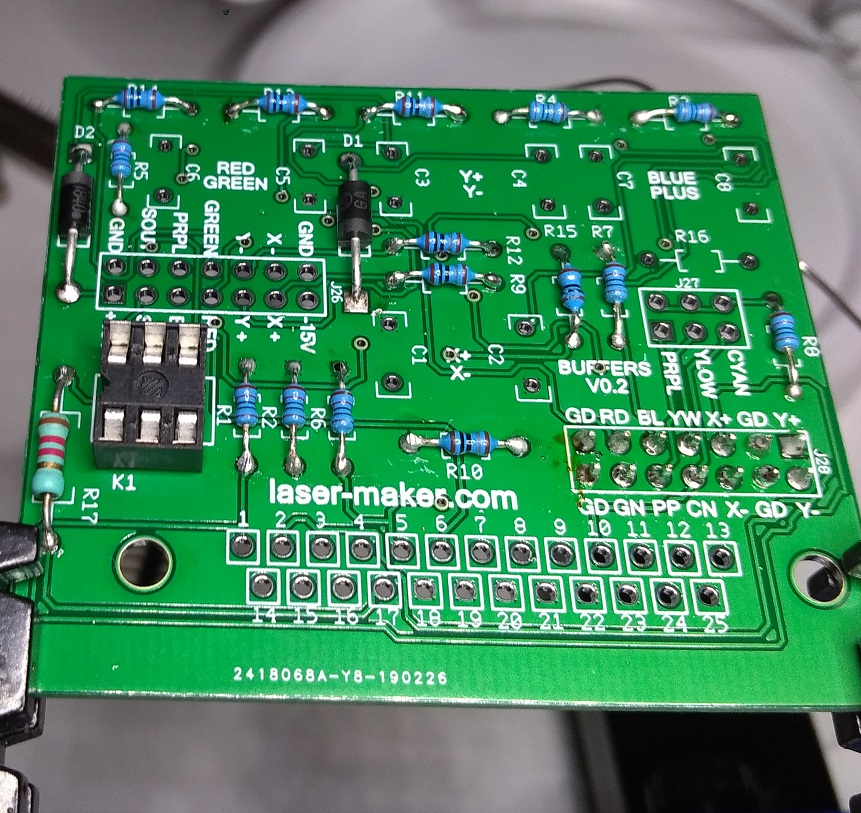

Placing diodes and support

Mise en place des diodes et du support

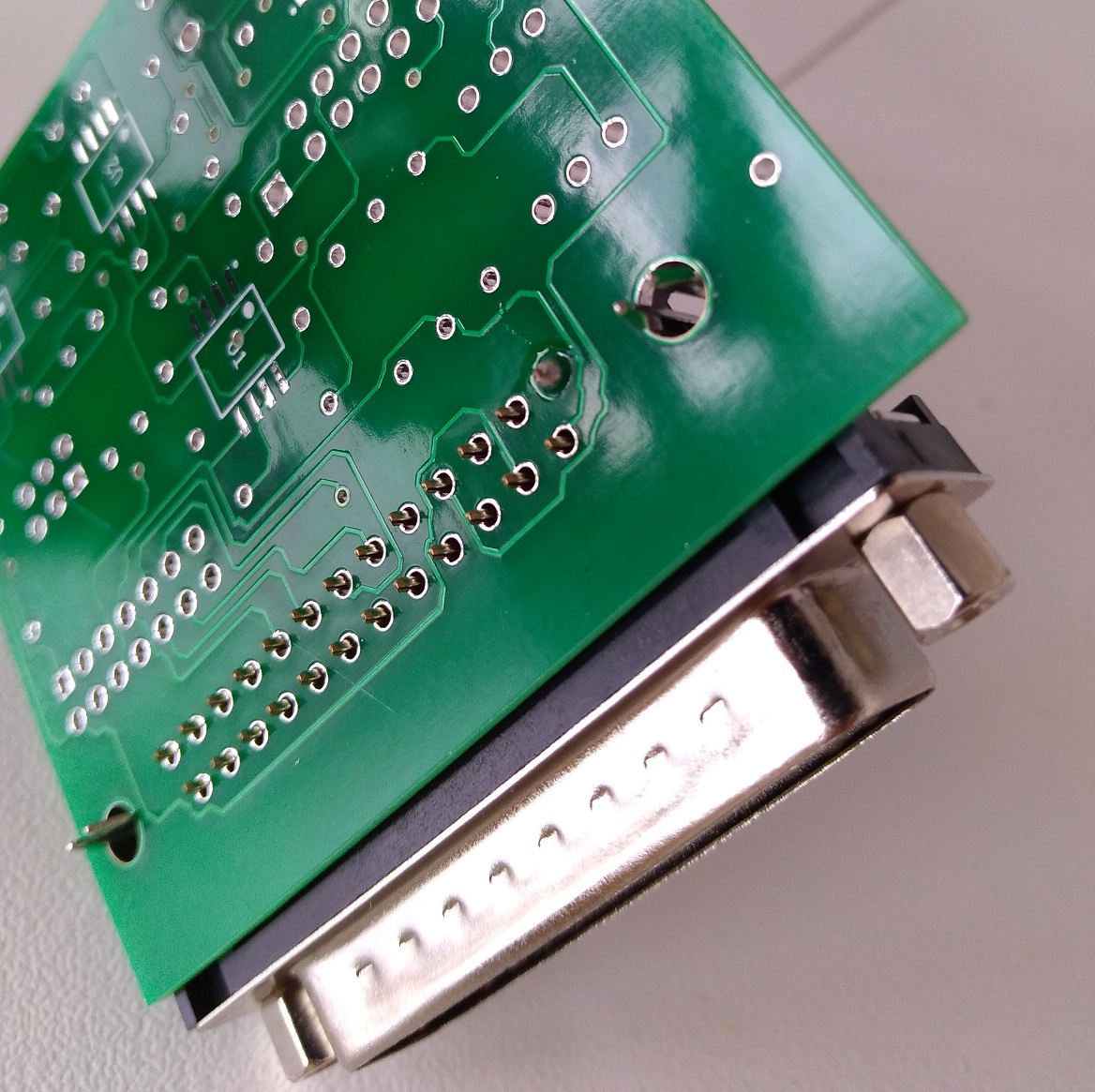

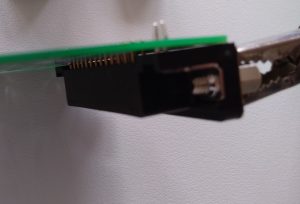

For the DB25 we only sold a pin for the moment

Pour le DB25 on ne soude qu’une patte pour le moment

Be careful that there is no gap!

Attention qu’il n’y ai pas de décalage!

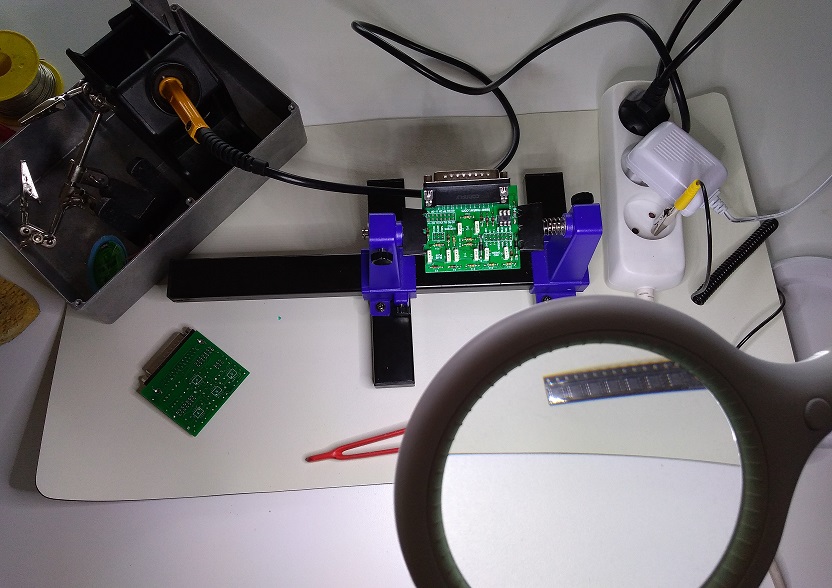

With an antistatic mat I solder the integrated circuits

Avec un tapis antistatique je soude les circuits intégrés

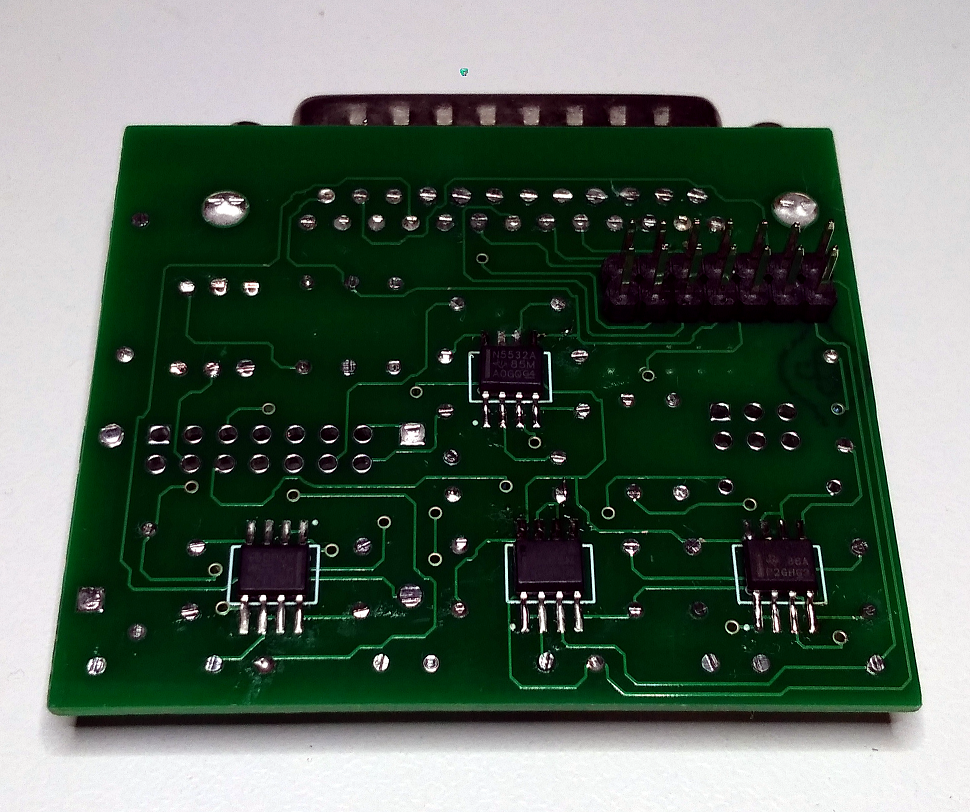

The 4 amplifiers are soldered …

Les 4 amplificateurs sont soudés…

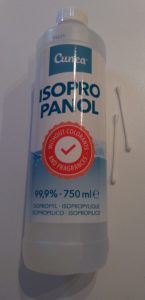

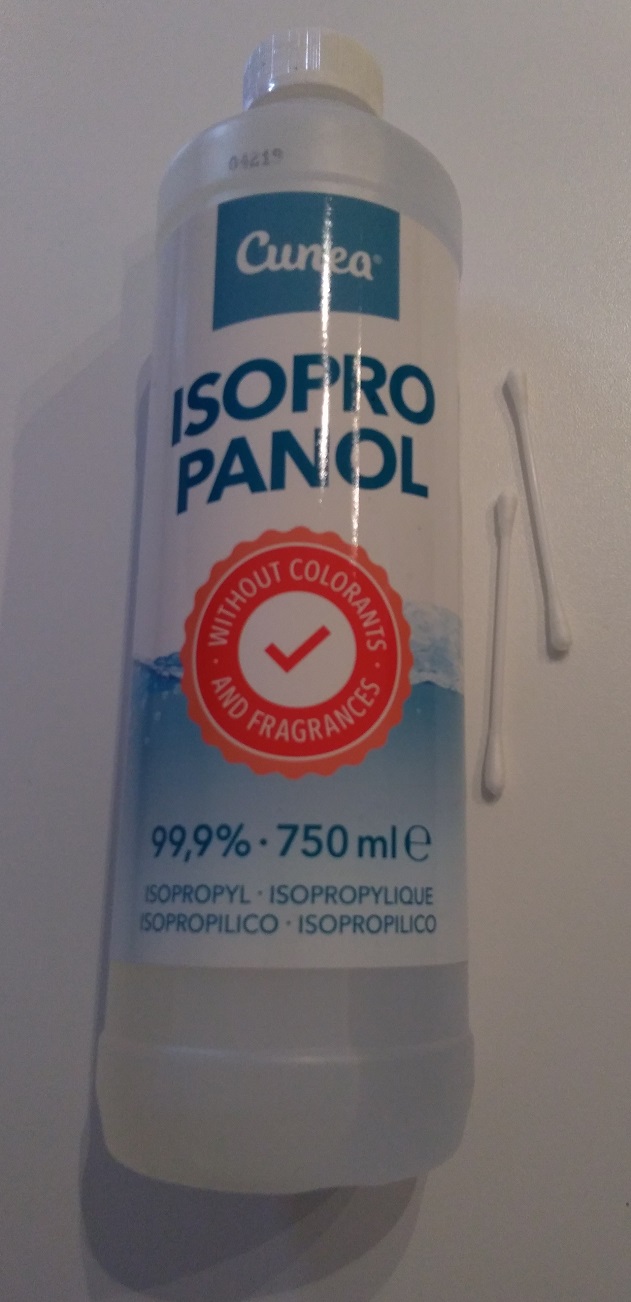

Now you need isopropanol alcohol

Il faut maintenant de l’alcool isopropanol

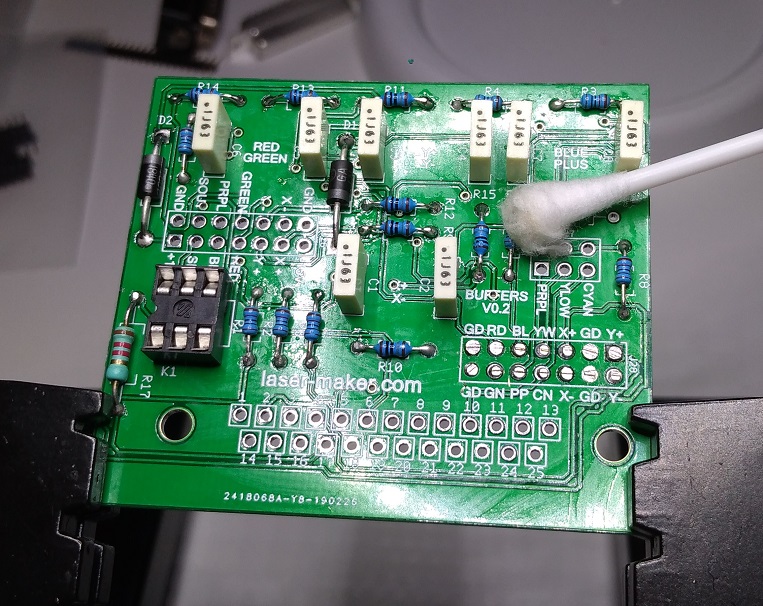

This to carry out the cleaning

Ceci pour réaliser le nettoyage

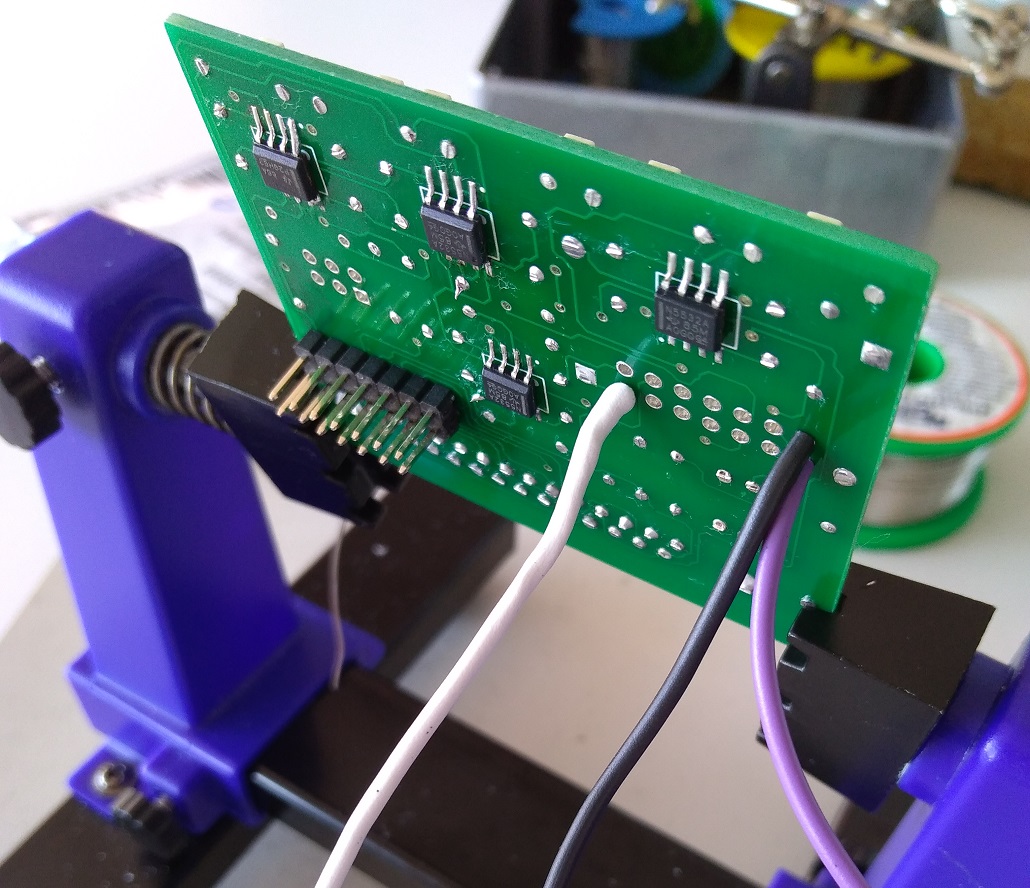

Let’s place the wiring of the power supplies

 Mise en place du câblage des alimentations

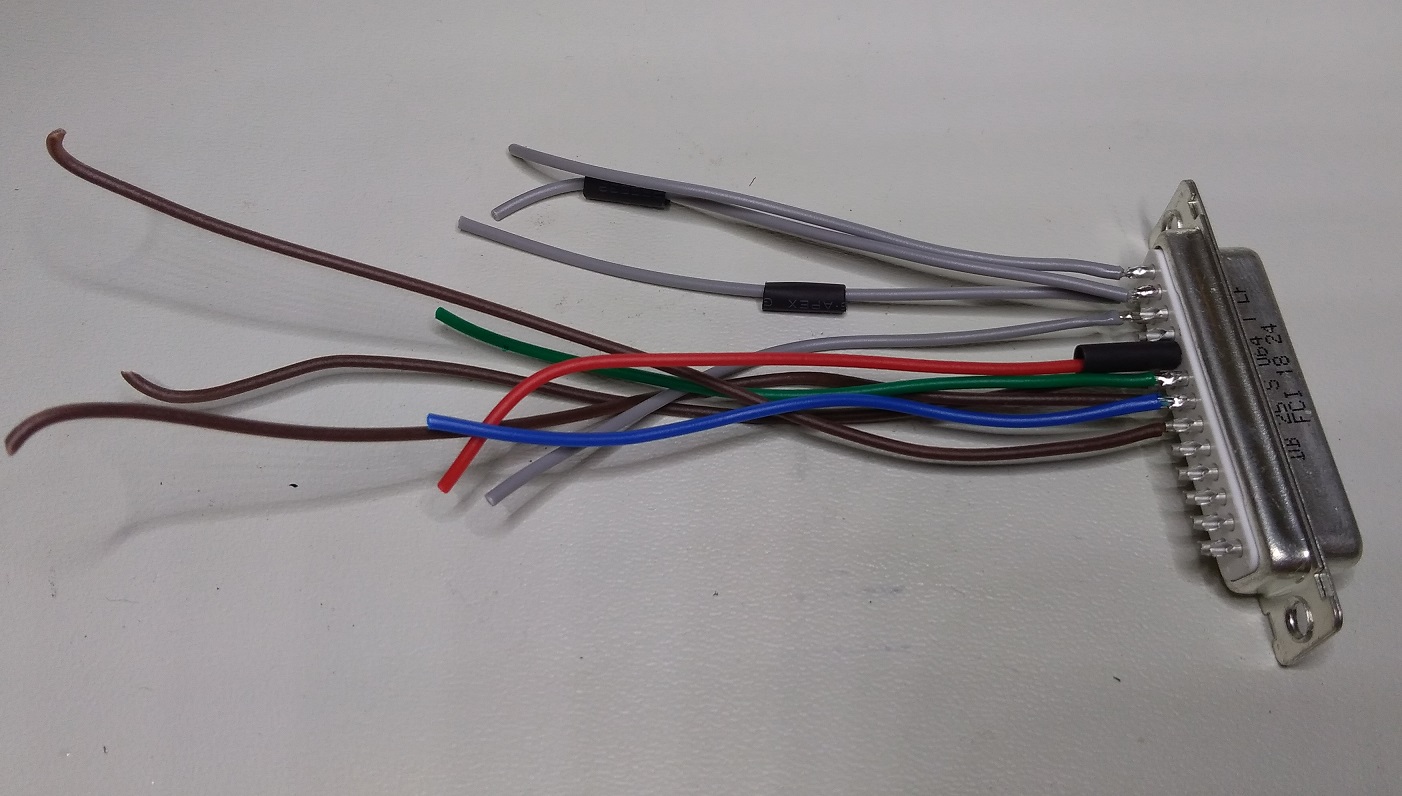

The ILDA output female connector

Le connecteur femelle de sortie ILDA

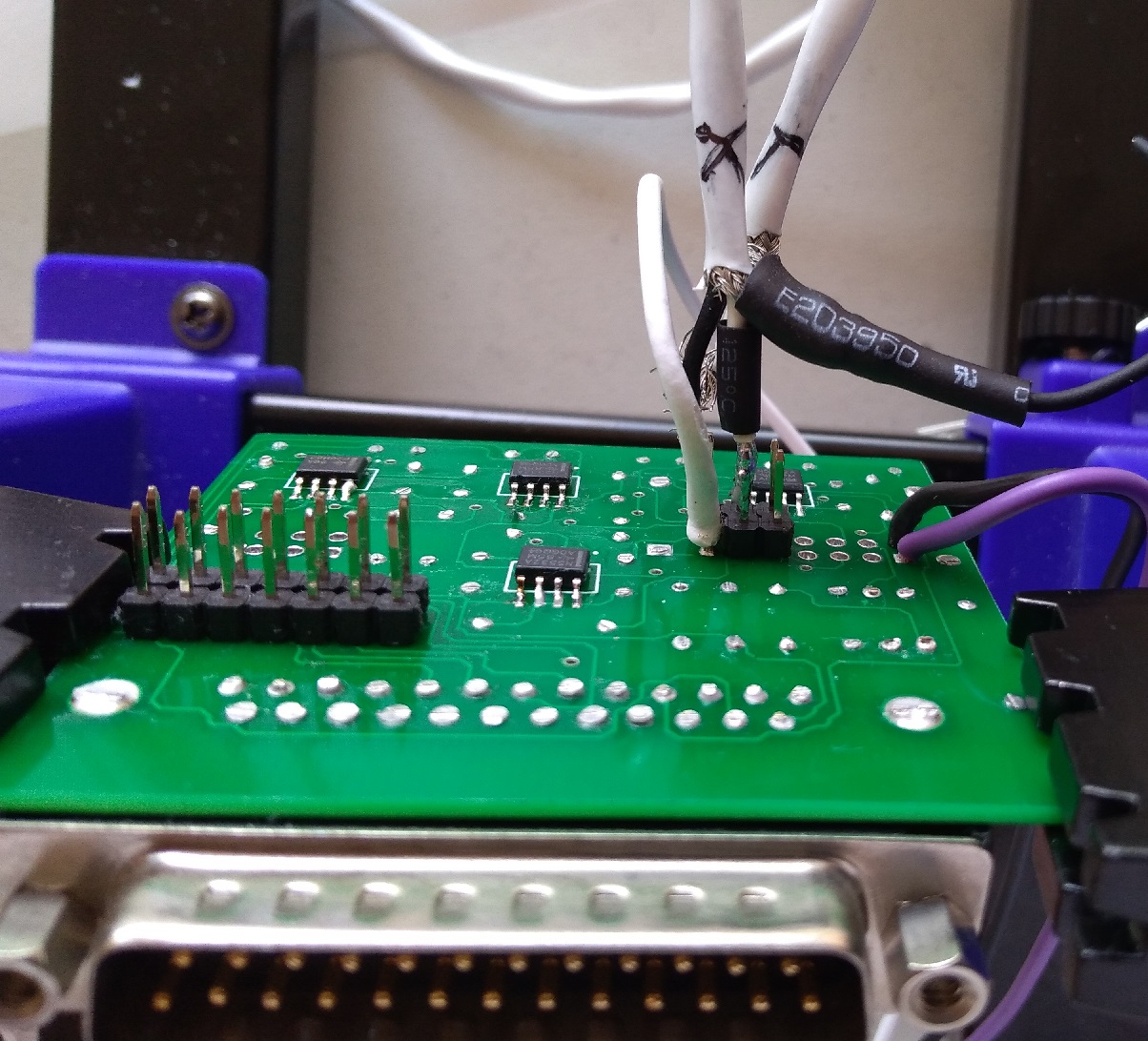

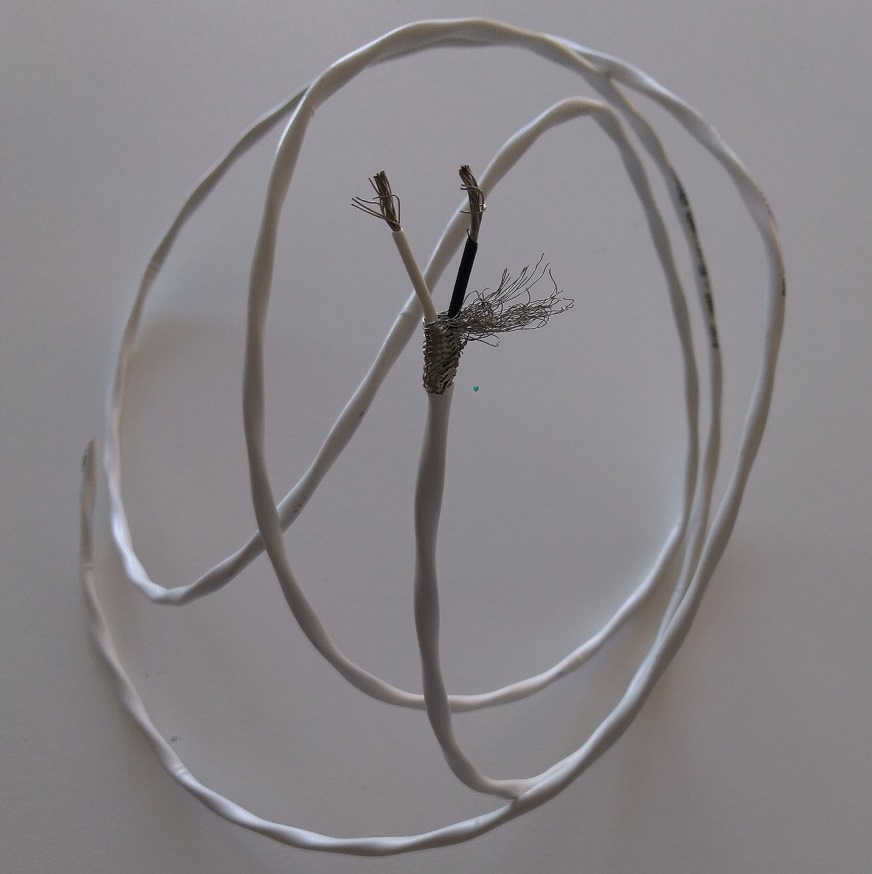

Here is the high quality cable for X / Y signals

Voici le câble de haute qualité pour les signaux X/Y

You need different heat shrink sleeves

Il faut différentes gaines thermorétractables

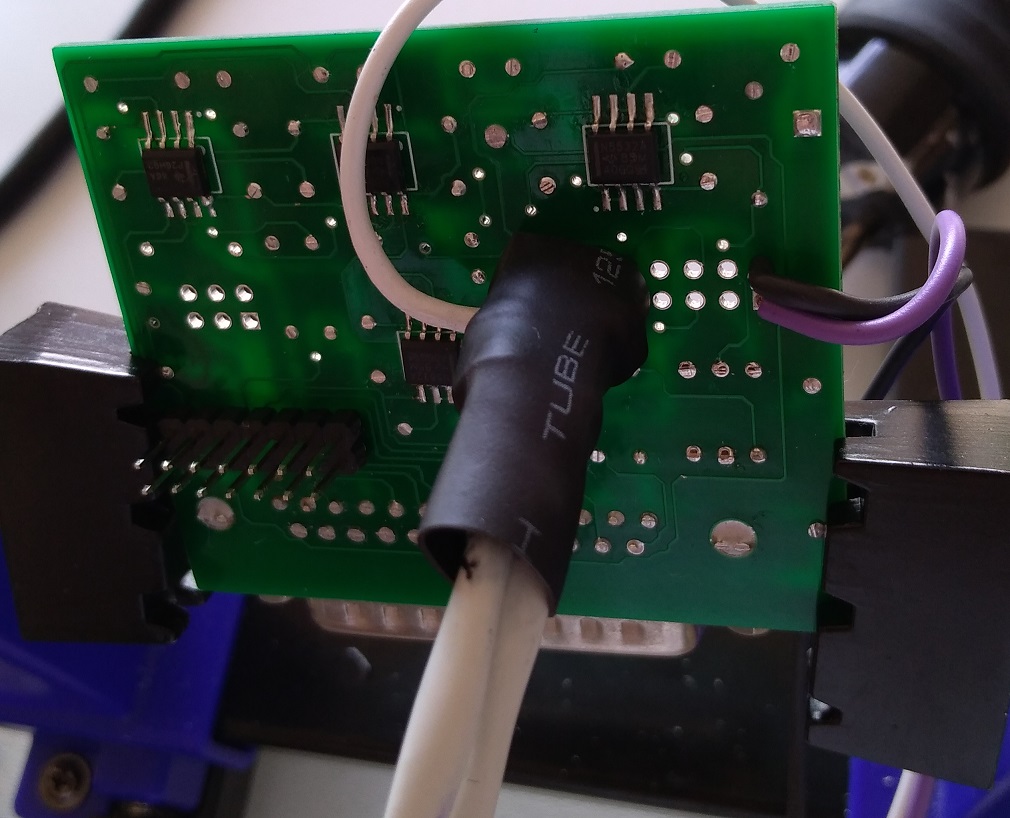

One last for the 2 cables

Une dernière pour les 2 câbles

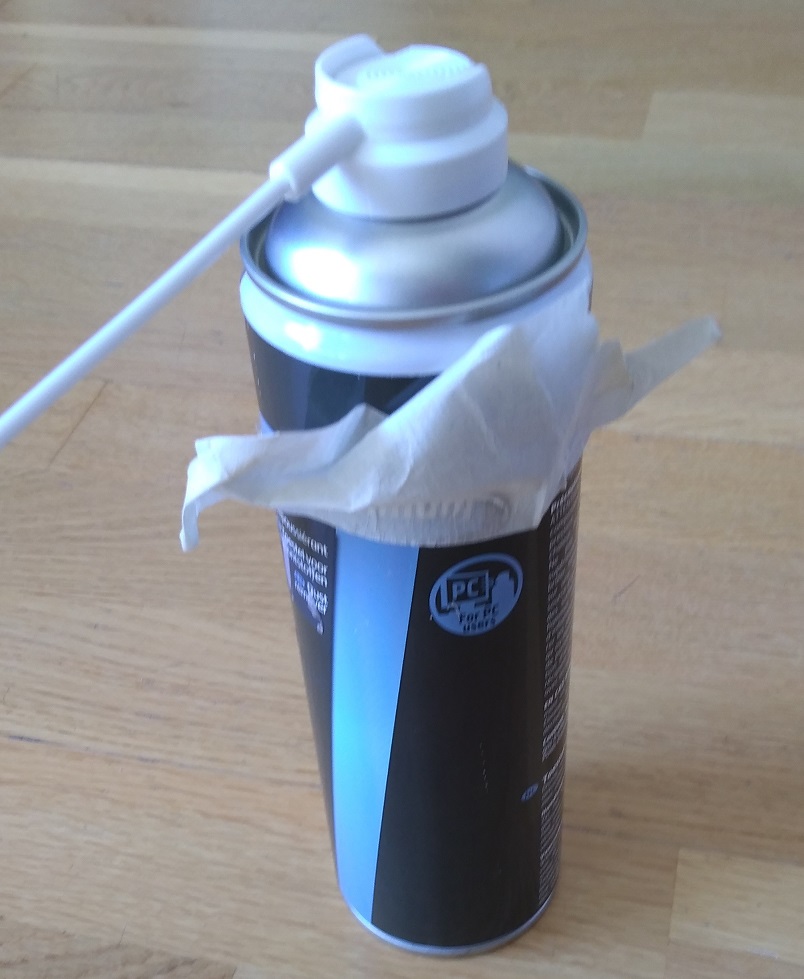

Inspection with a magnifying glass and a little dry air

Inspection à la loupe et un peu d’air sec

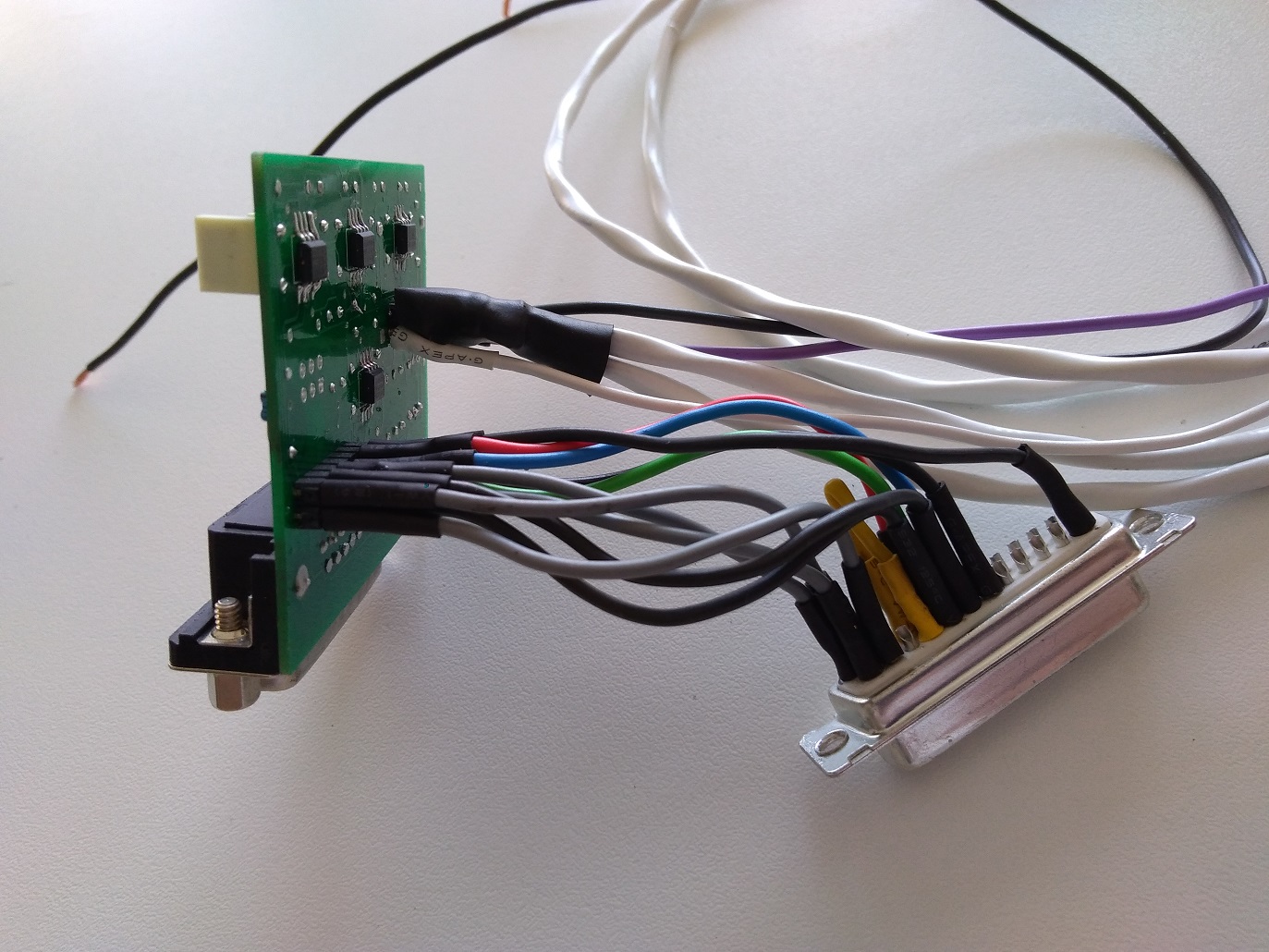

It’s time to finish the wiring

C’est le moment de terminer le câblage

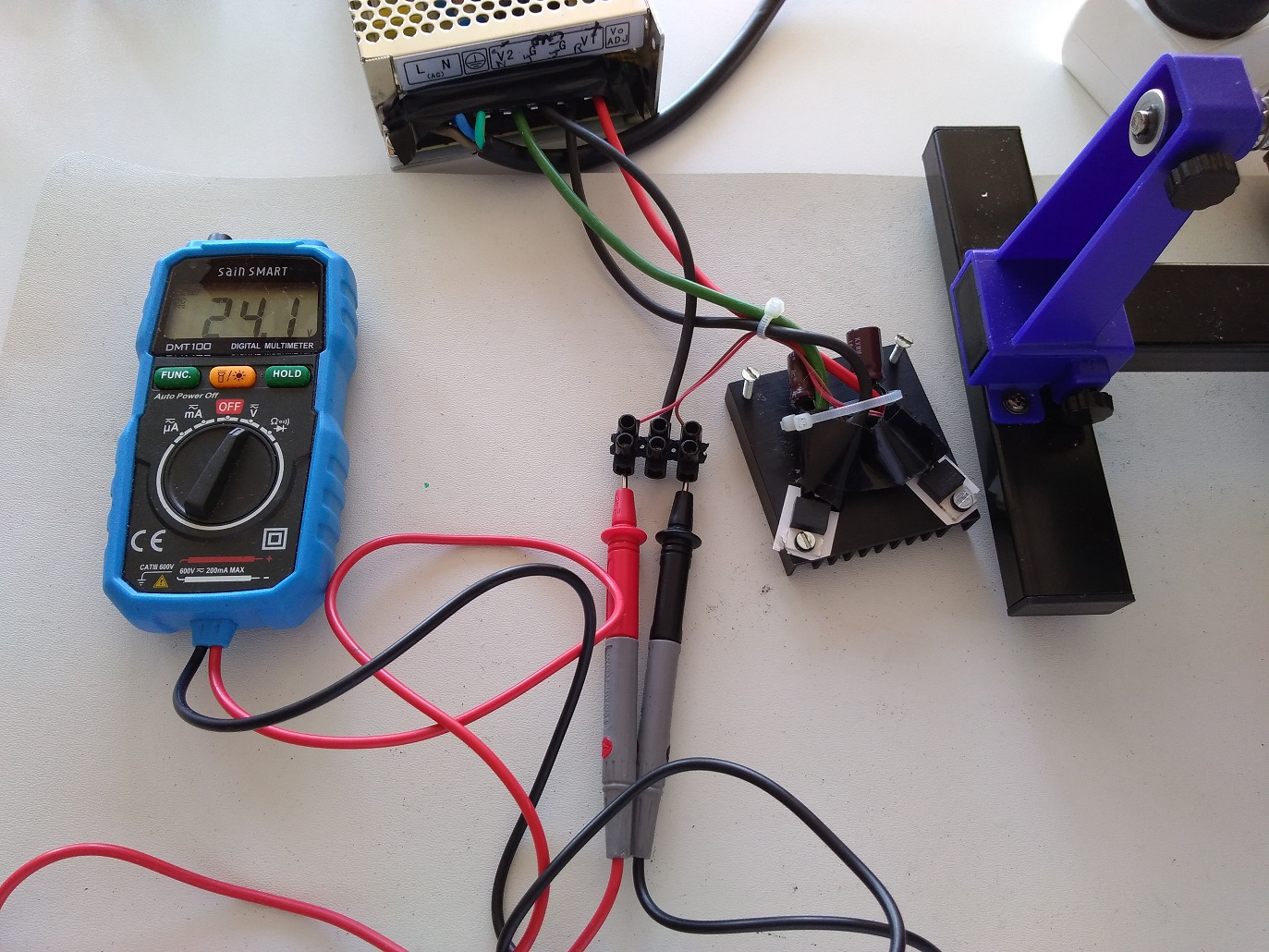

Power test with symmetrical power supply

Test d’alim. avec alimentation symétrique

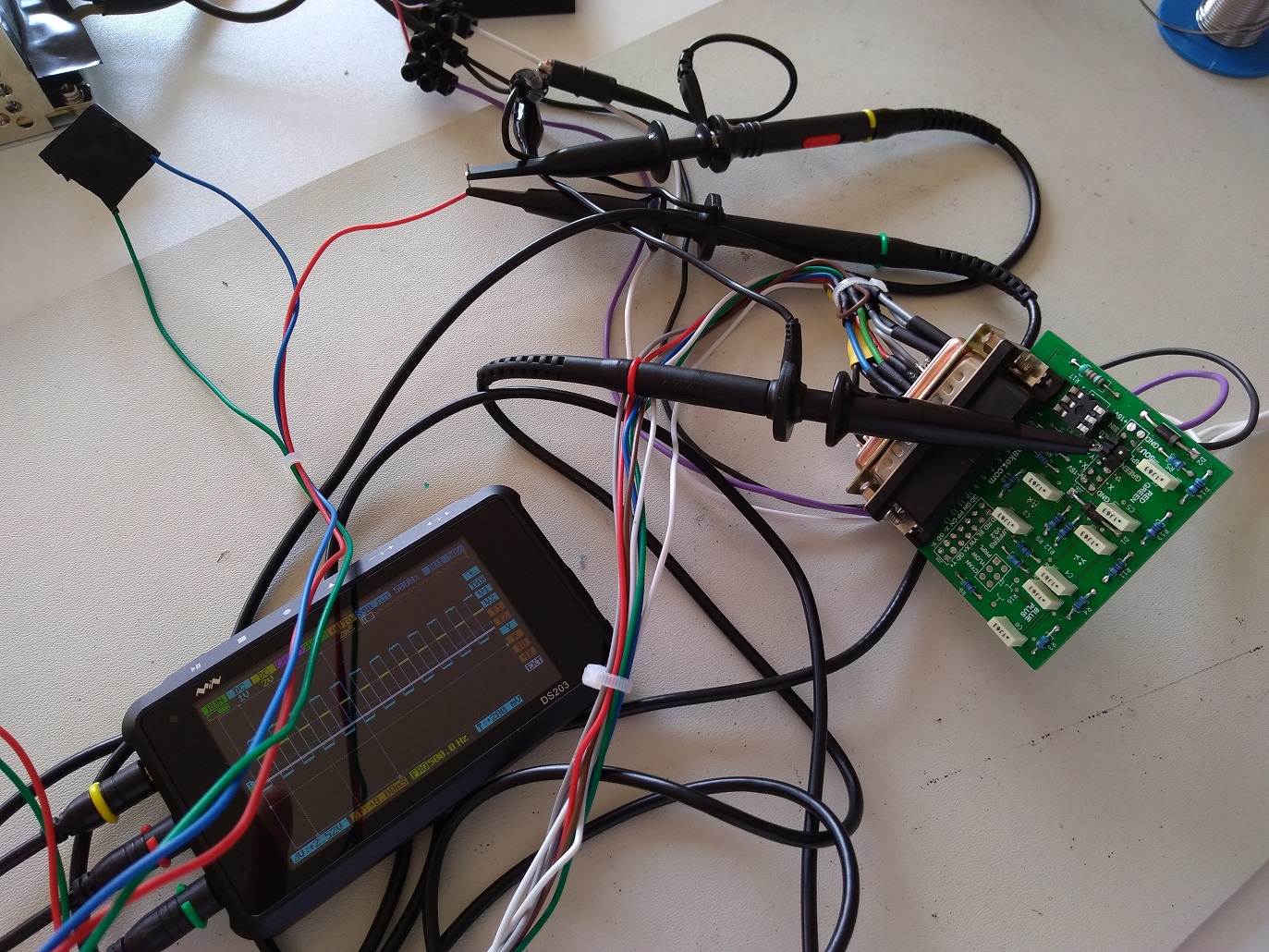

Test with an oscilloscope and a frequency generator

Test avec un oscilloscope et un générateur de fréquences

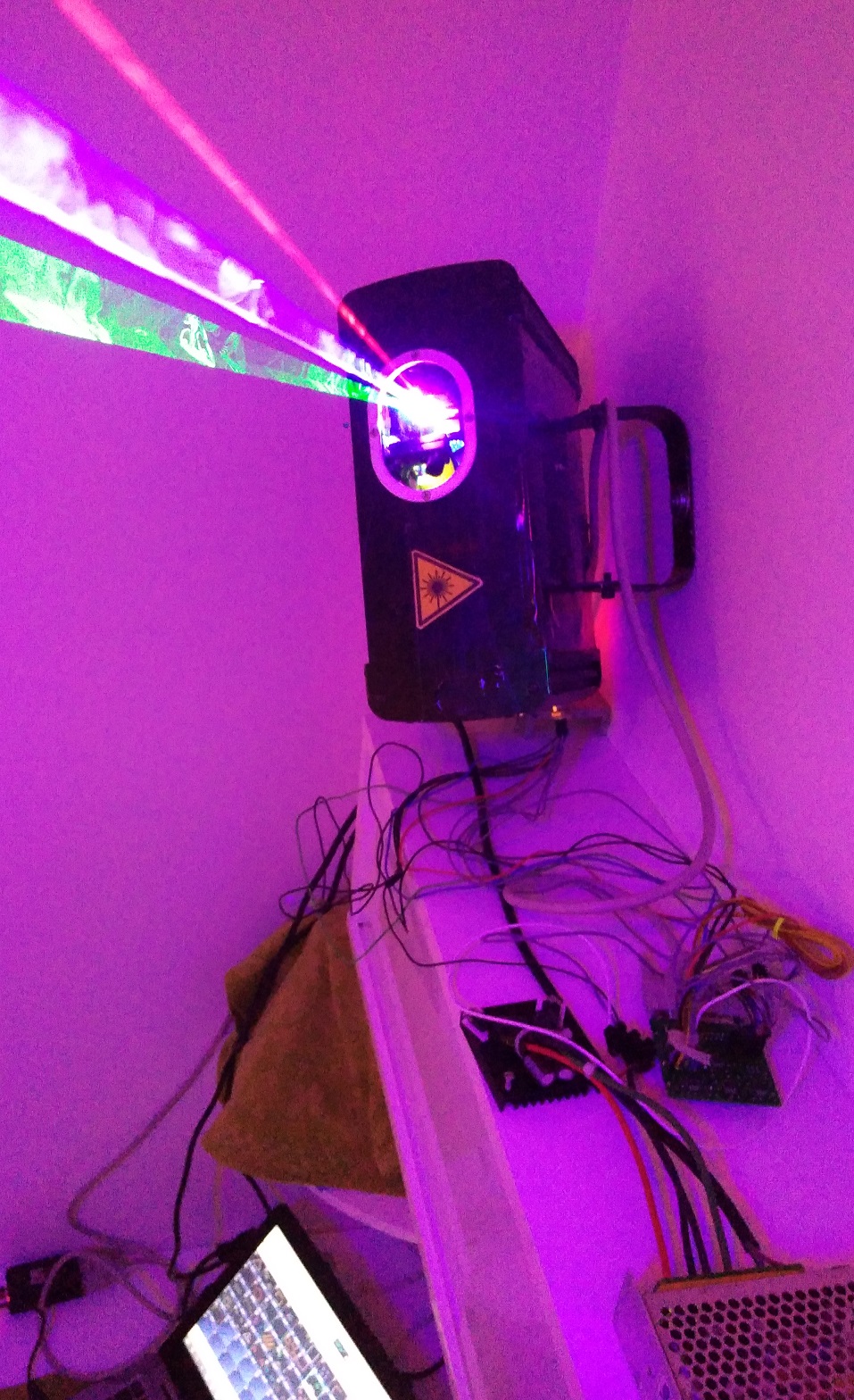

Finally I test with a small laser projector:
It is necessary to carry out the cabling of an output connector

Pour finir je test avec un petit projecteur laser:
Il faut réaliser le câblage d’un connecteur de sortie
