It’s time to test the laser diode module without scanners and security card!

C’est le moment de tester la diode laser sans scanners ni carte de sécurité!

Do this test when you are at your best!
No wife (or husband), no child (or friend), no dog (or cat)

You have to be in a quiet and clean place and empty your possible static electricity

The beam terminate on a wall where the paint is dark and mate (non-reflective)
You can use a 1mW laser pointer to check this befor the test

The test should last one minute max. Pay attention to the polarity and put the driver to analog

Faite ce test quand vous êtes au top de votre forme!
Sans femme (ou mari), ni enfant (ou ami), ni chien (ou chat)

Il faut être dans un endroit calme et propre et vider votre éventuelle électricité statique

Le faisceau arrive sur un mur dont la peinture est foncée mat (non réfléchissante)
Vous pouvez utiliser un pointeur laser 1mW pour vérifier ceci avant le test

Le test doit durer une minute maxi. Attention à la polarité et mettre le driver sur analogue

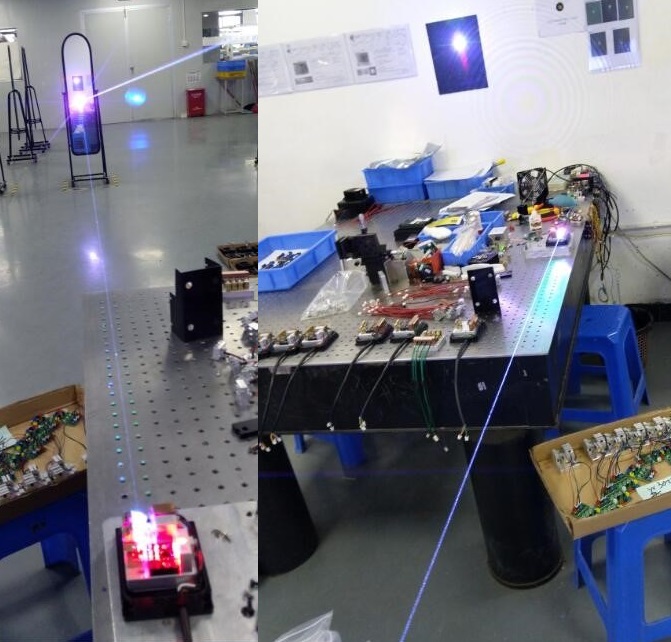

Here are the photos that the factory sent me
We can see that the alignment is very good

Do not use a mirror as in the picture because the alignments are already done!

Voici les photos que la manufacture m’a envoyée
On peut voir que l’alignement est très bon

N’utilisez pas de miroir comme sur la photo car les alignements sont déjà fait!

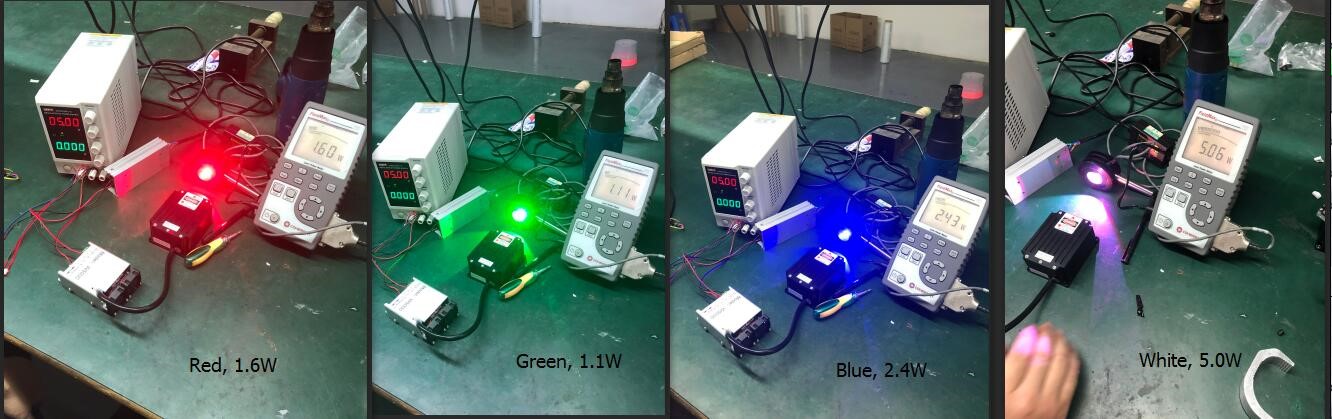

The power measurement was performed

La mesure de la puissance a été effectuée

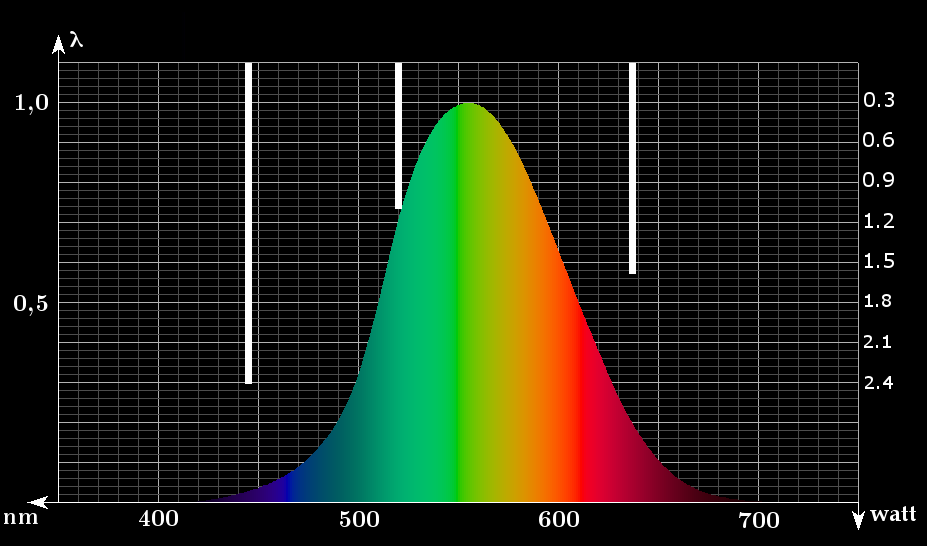

Here is a diagram with the power of laser sources and human sensitivity

The color balance is optimal and it’s very important for mixed colors

Voici un schéma avec la puissance des sources et la sensibilité humaine

La balance de couleur est optimale et c’est très important pour les couleurs mixées

Most of the time the projector will display mixed colors…

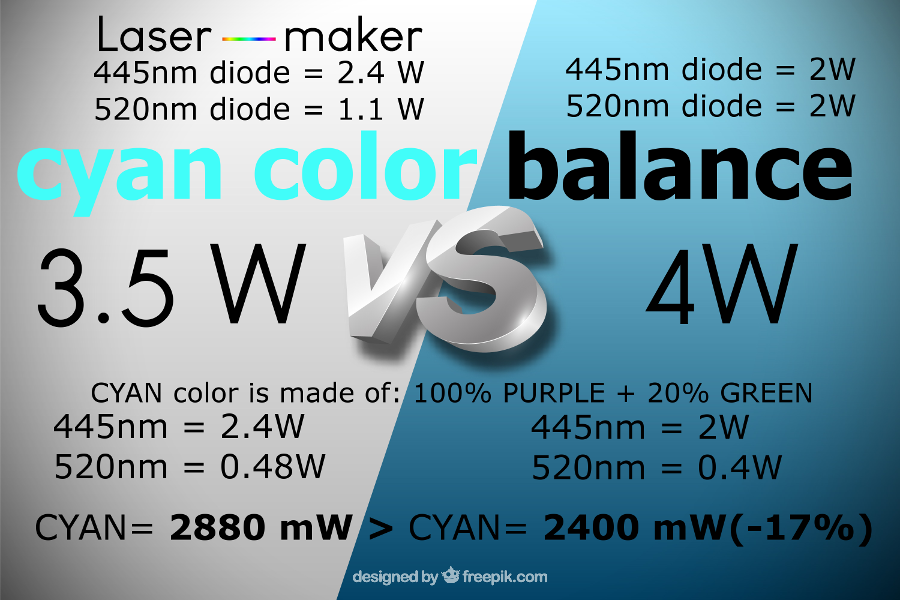

The comparison explains that the 3.5W laser is the most powerful regarding cyan color!

la plupart du temps le projecteur va afficher des couleurs mixées…
Le comparatif explique que le laser de 3.5W est le plus puissant en ce qui concerne le cyan!

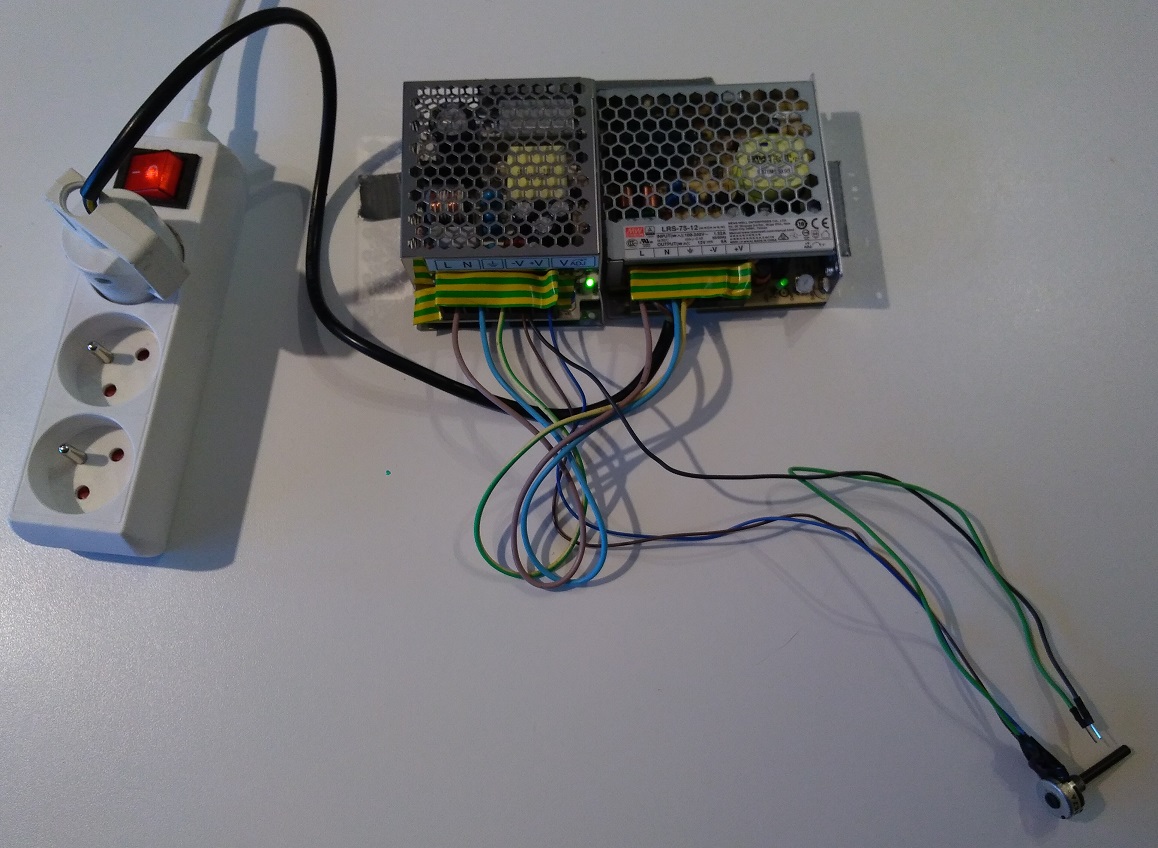

To carry out the test we use the 12V power supply and other 5V power supply

A potentiometer is connected as an ajustable voltage divider on the 5V PSU

Pour réaliser le test on utilise l’alimentation 12V et autre alimentation de 5V

Il faut brancher un potentiomètre en diviseur de tension ajustable sur l’alim 5V

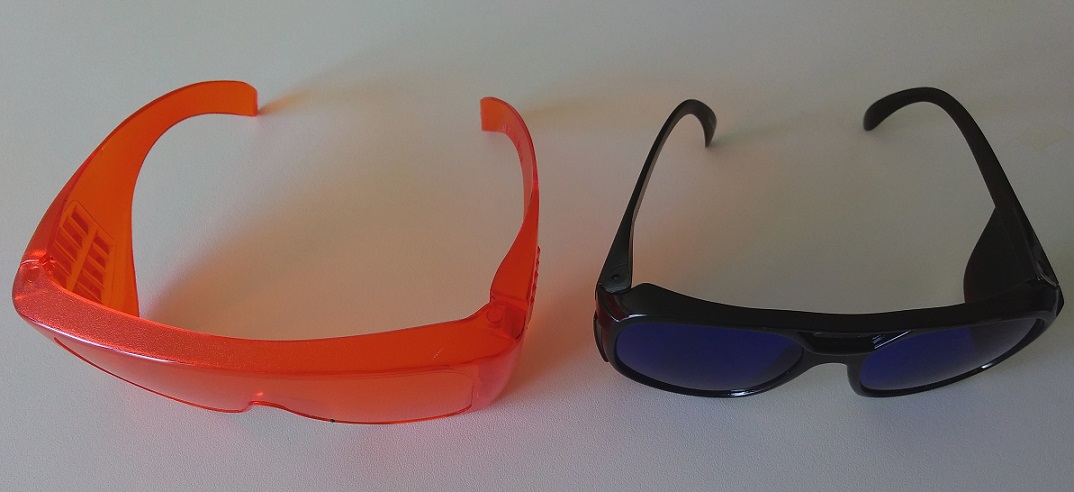

It’s mandatory to have goggles against laser radiation

There is one for the blue and green laser (orange) and another to test the red laser (blue)

Il faut obligatoirement avoir des lunettes de protection contre les rayonnements laser

Il y a celle pour le laser bleu et vert (orange) et une autre pour tester le laser rouge (bleu)

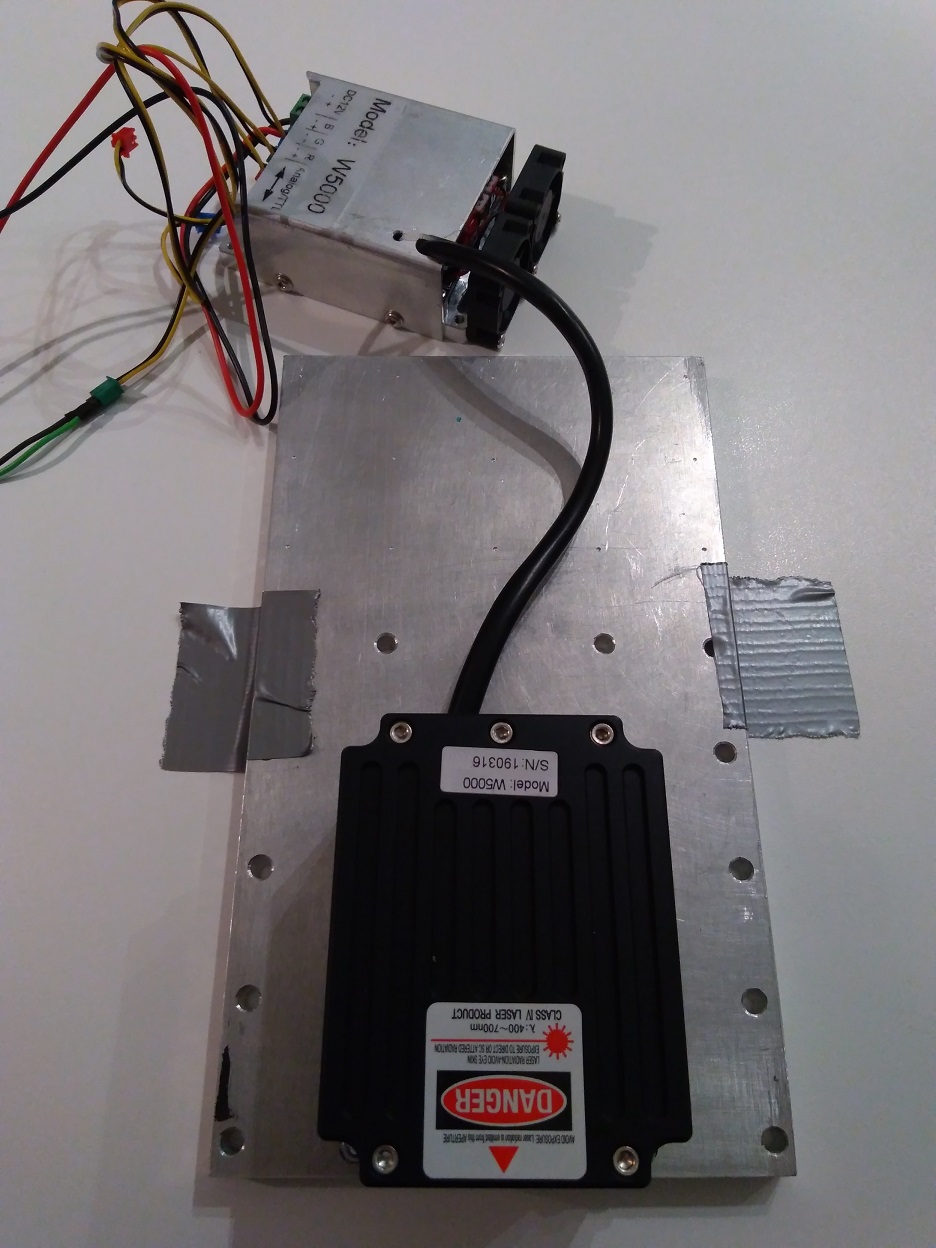

it’s mandatory to fix the laser source on an aluminum plate
With adesive tape I prevent everything from moving

il faut impérativement fixer la source sur une plaque aluminium
Avec du ruban adhésif j’empêche tout de bouger

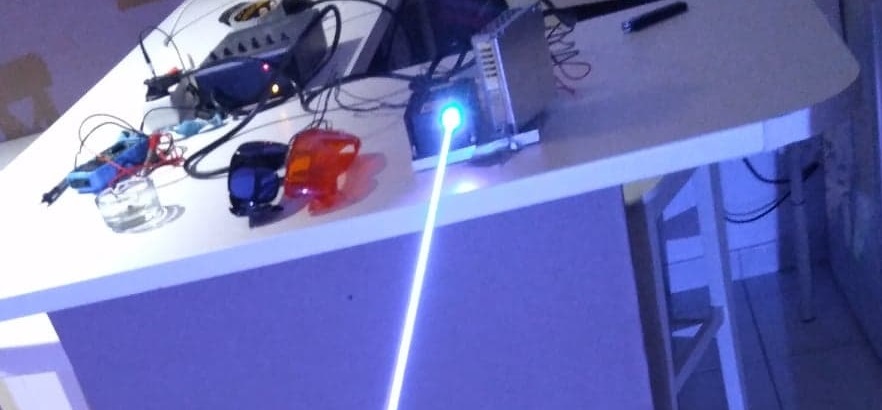

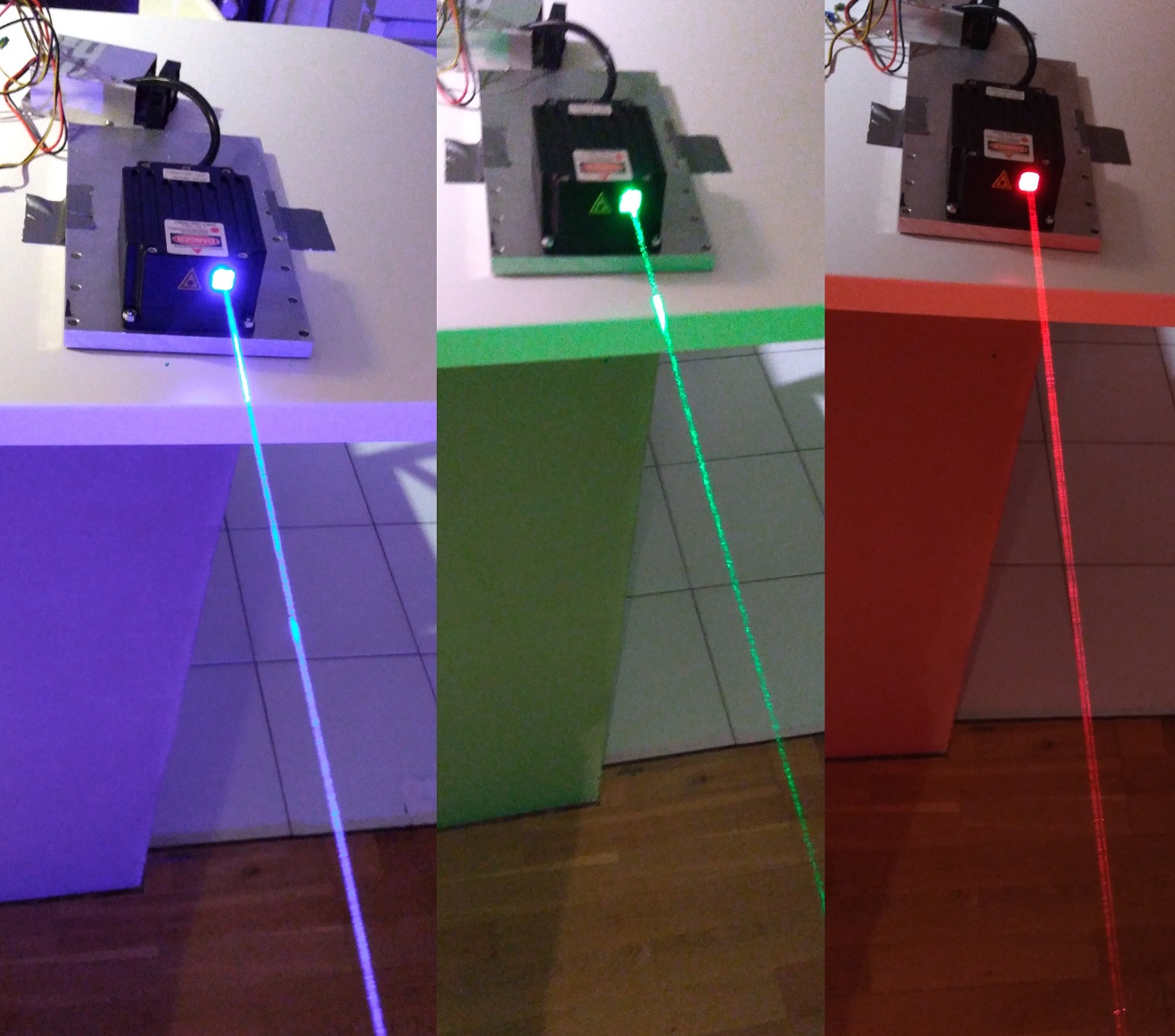

First I will test the blue then the green with goggles

Then I change goggles and I test the red

Dans un premier temps je vais tester le bleu puis le vert avec les lunettes de protection

Ensuite je change de lunettes et je test le rouge

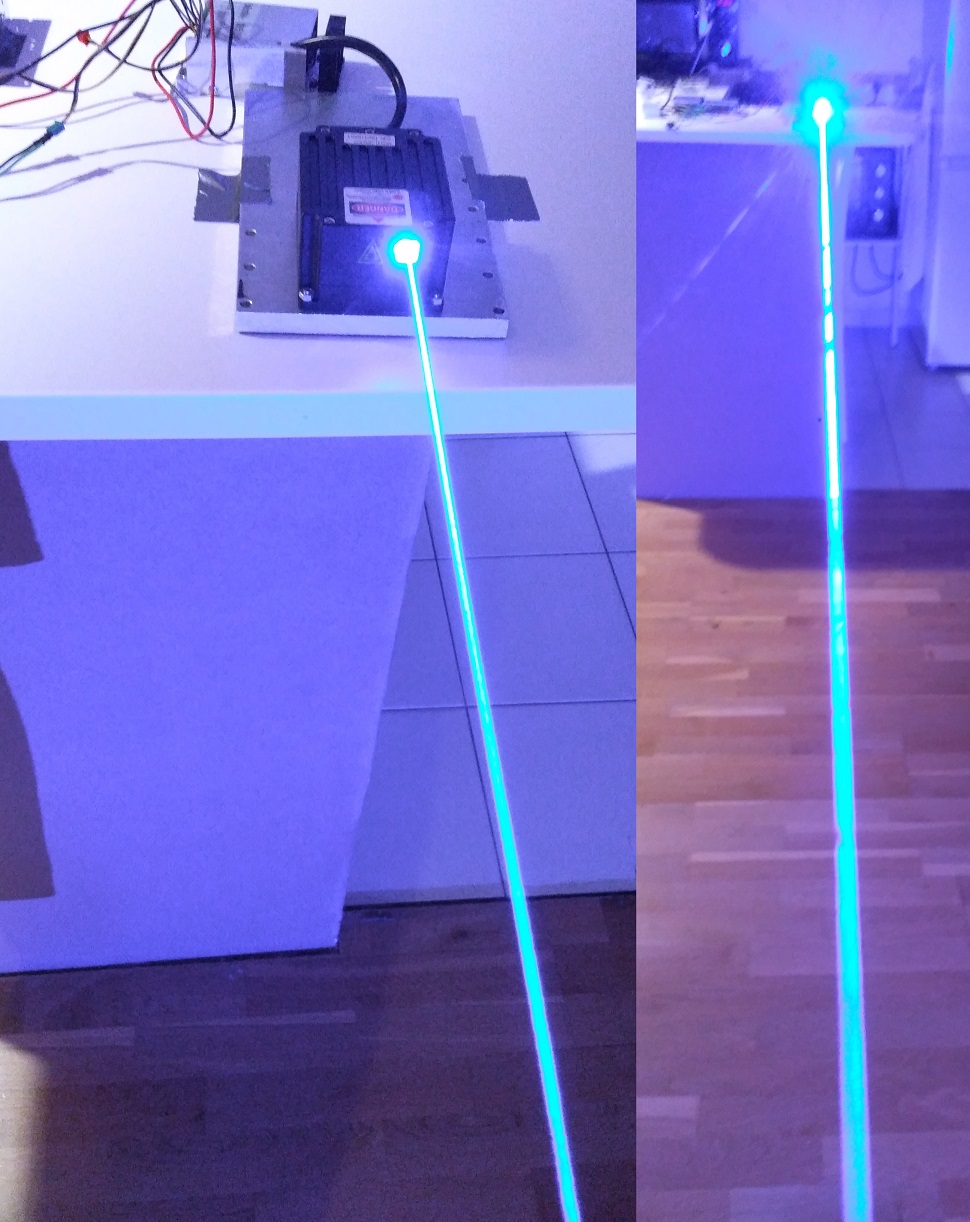

Here is our cyan color made with 100% purple and 20% green

Voici notre couleur cyan avec 100% de violet et 20% de vert
