A heat extractor finds its place at the top of the machine

Un extracteur de chaleur trouve sa place au dessus de la machine

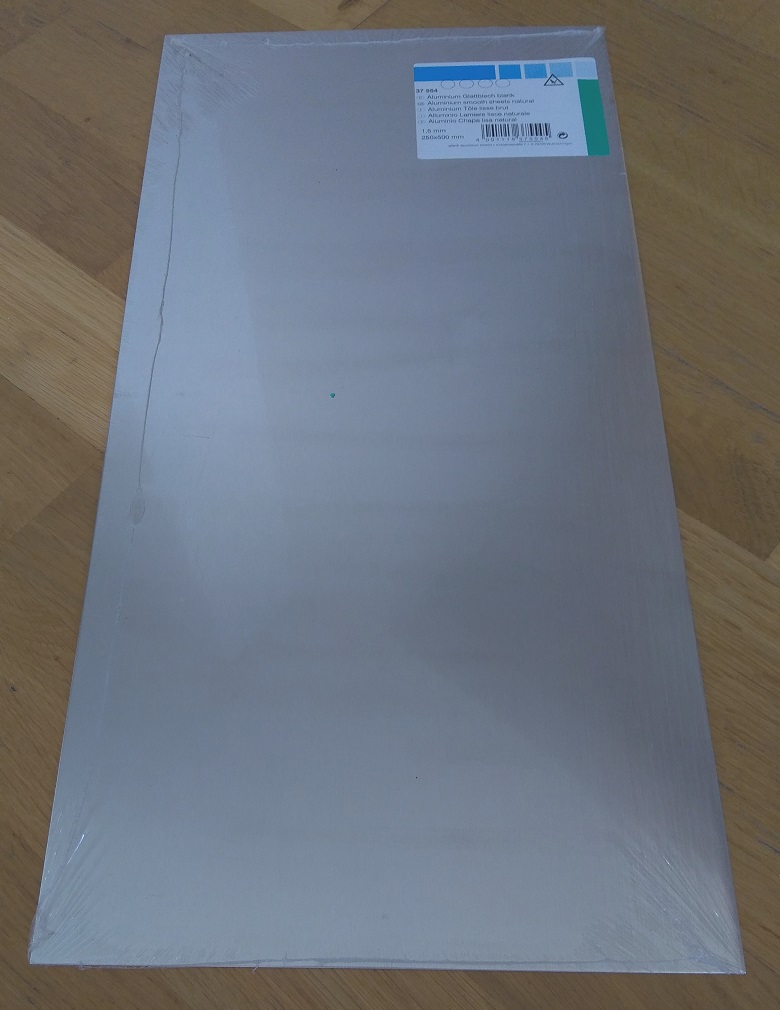

I start with a 1.5mm aluminum plate

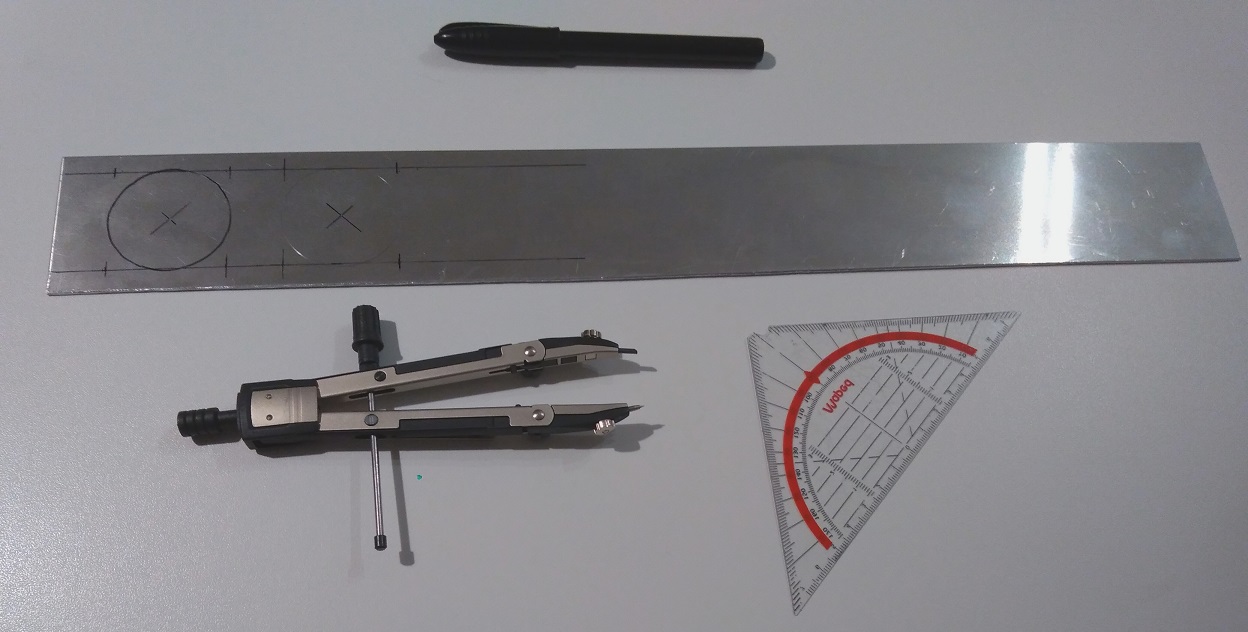

Je commence avec une plaque d’aluminium 1.5mm Using a compass I trace the circles of the fans

A l’aide d’un compas je trace les cercles des ventilateurs This fan allows hot air out of the CPU

I use a circuit breaker because the fans are powered from the mains

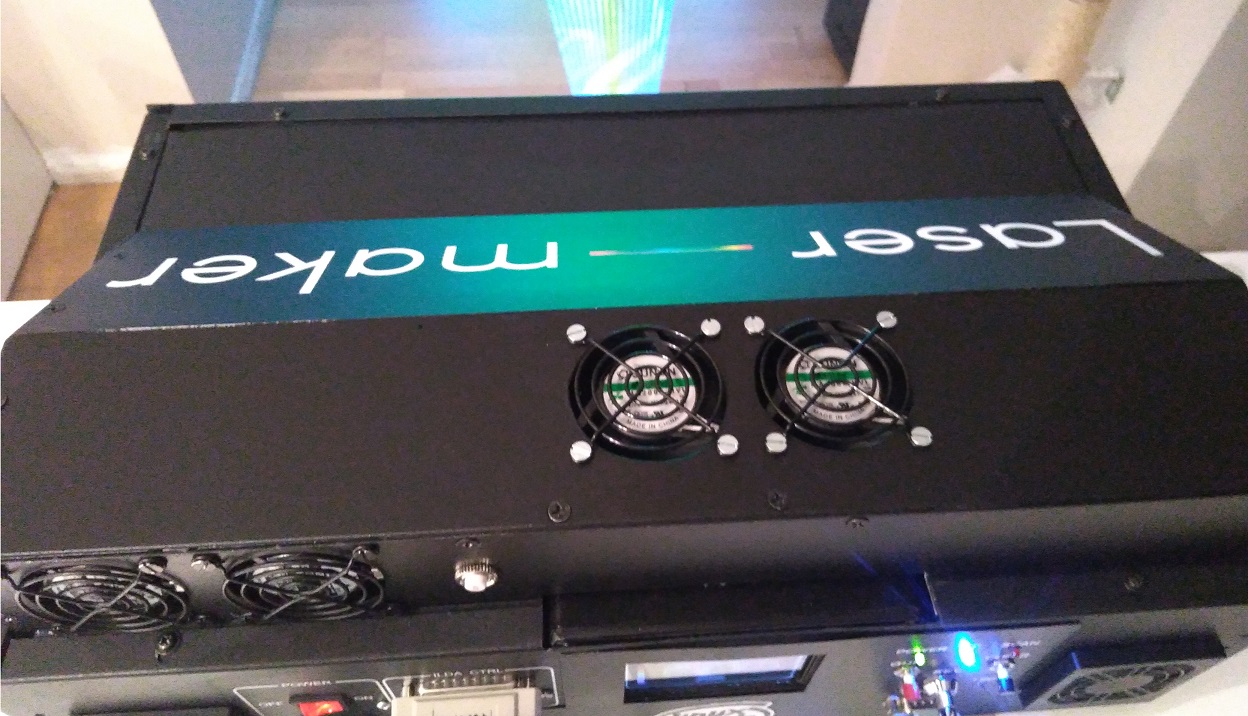

Ce ventilateur permet de sortir l’air chaud de la CPU

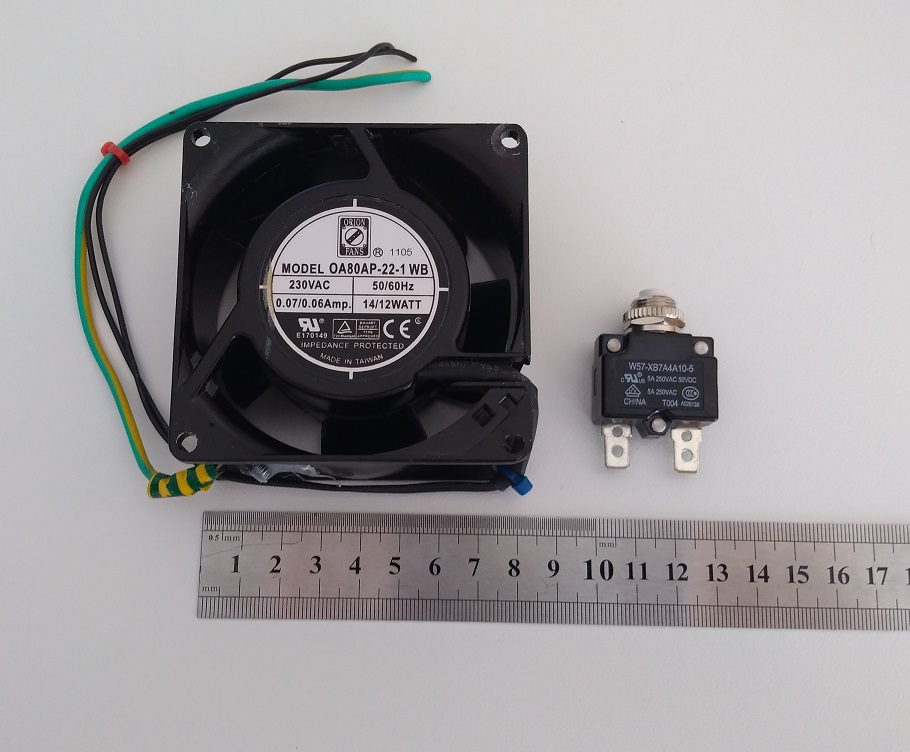

J’utilise un disjoncteur car les ventilateurs sont alimentés avec du secteur

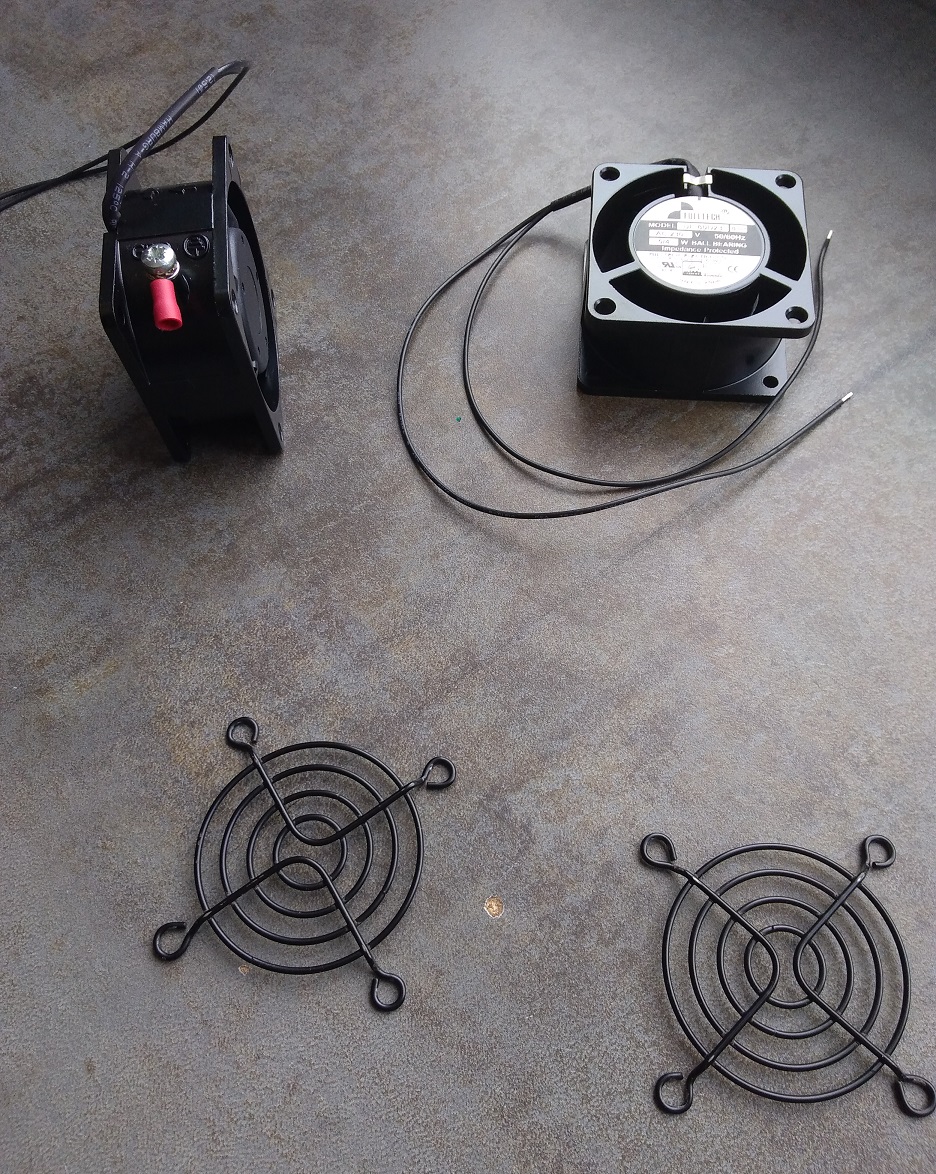

These fans come out hot air from power supplies, I protect them with a grid

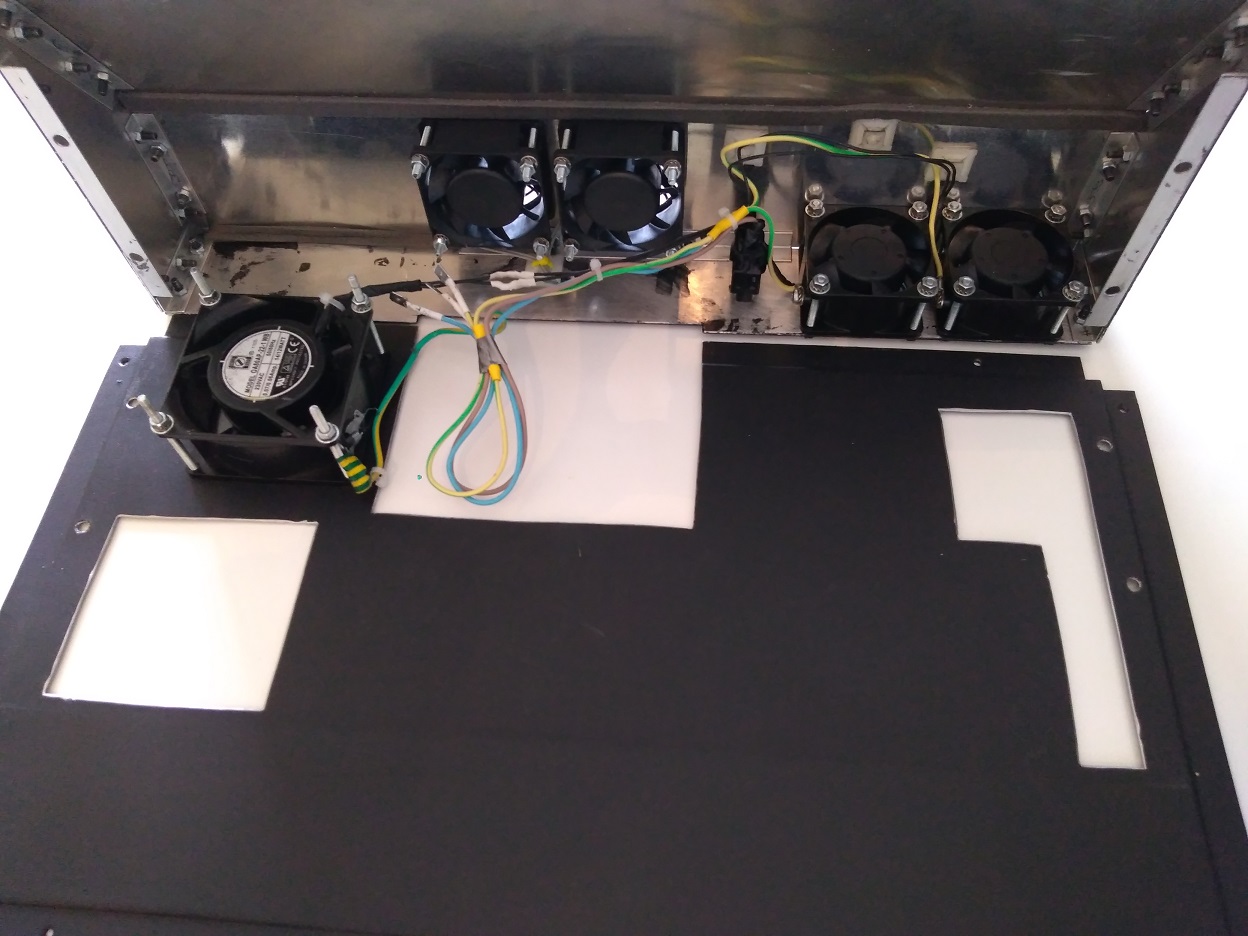

Ces ventilateurs sortent l’air chaud venant des alimentations, je les protège avec une grille

Here is the progress of the construction of the heat extractor

Do not forget the threadlocker!

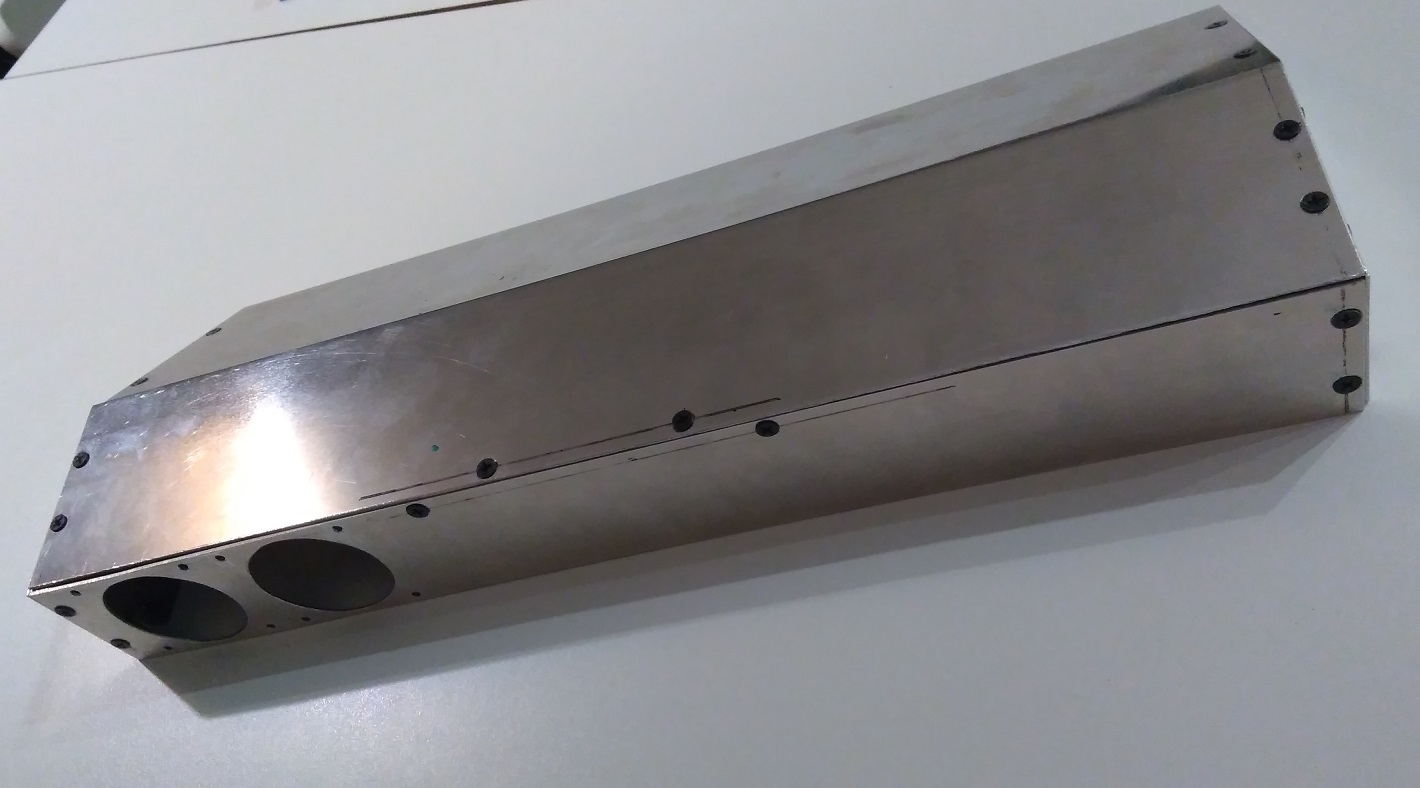

Voici l’avancement de la construction de l’extracteur de chaleur

N’oubliez pas le frein filet!

it is imperative to solder ground fans together

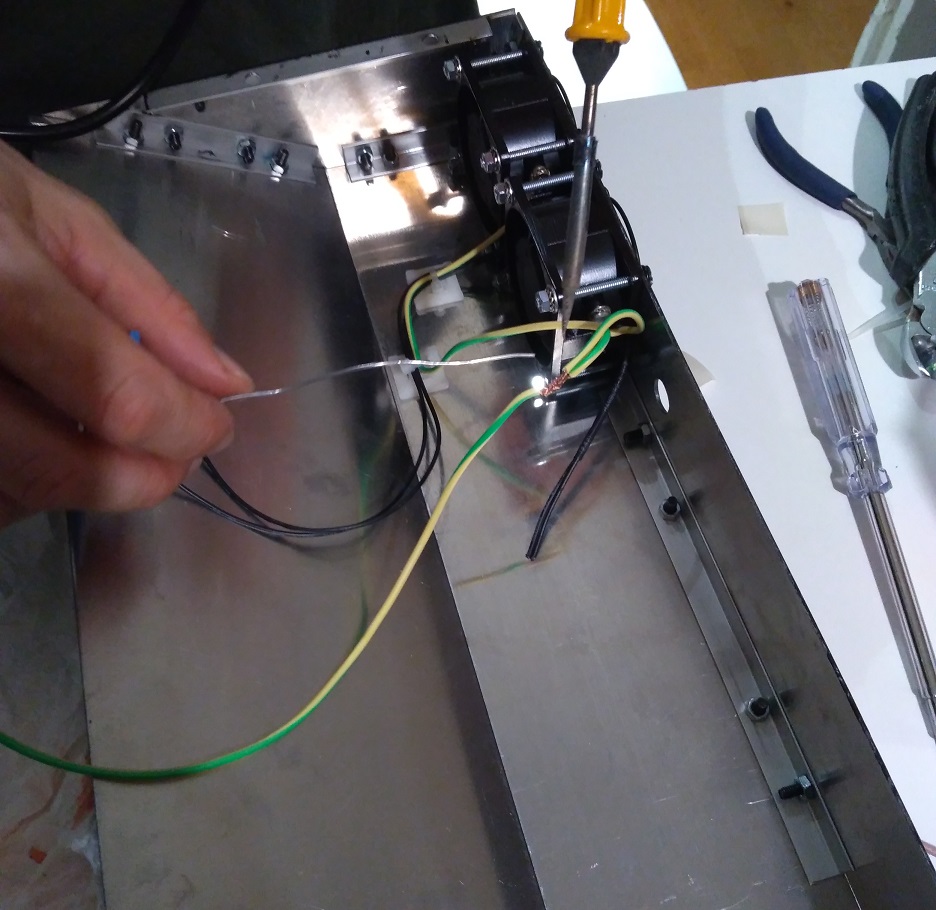

Il faut impérativement souder les terres des ventilateurs ensembles The cuts of the box are finished, we can see the square cut just above the TEC module

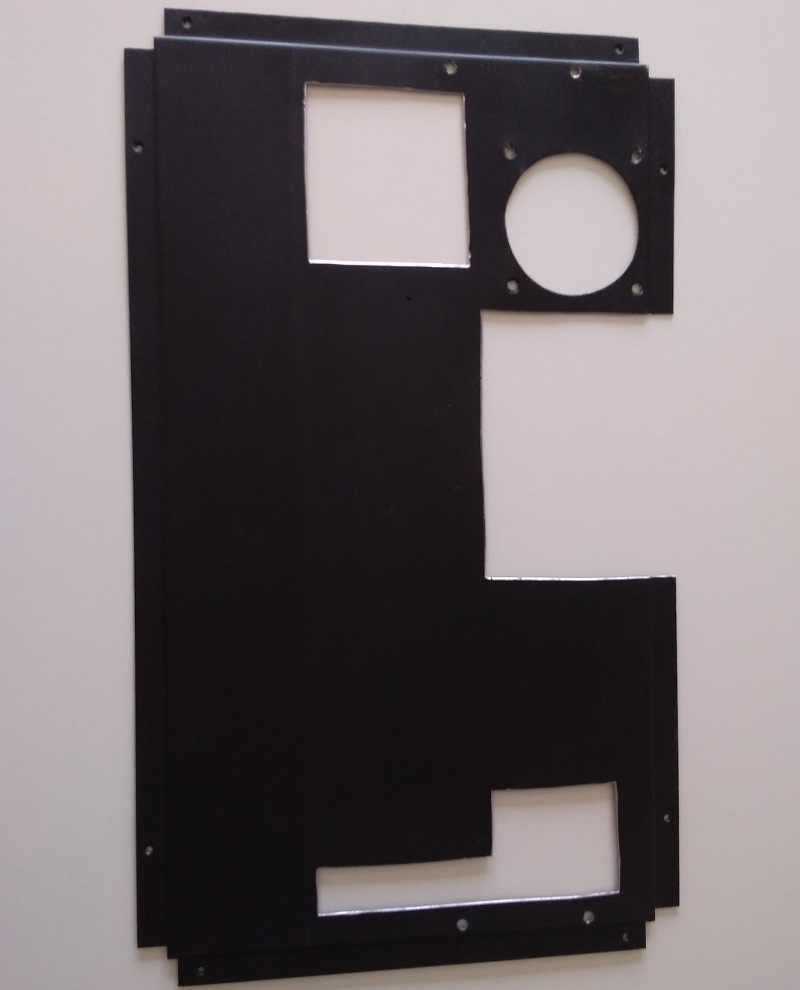

Les découpes du coffret sont terminées, on voit bien la découpe carrée juste au dessus du Peltier

I add window insulation foams

J’ajoute des mousses d’isolation pour fenêtres

To finish I realize a painting and the installation of a sticker in cut letters

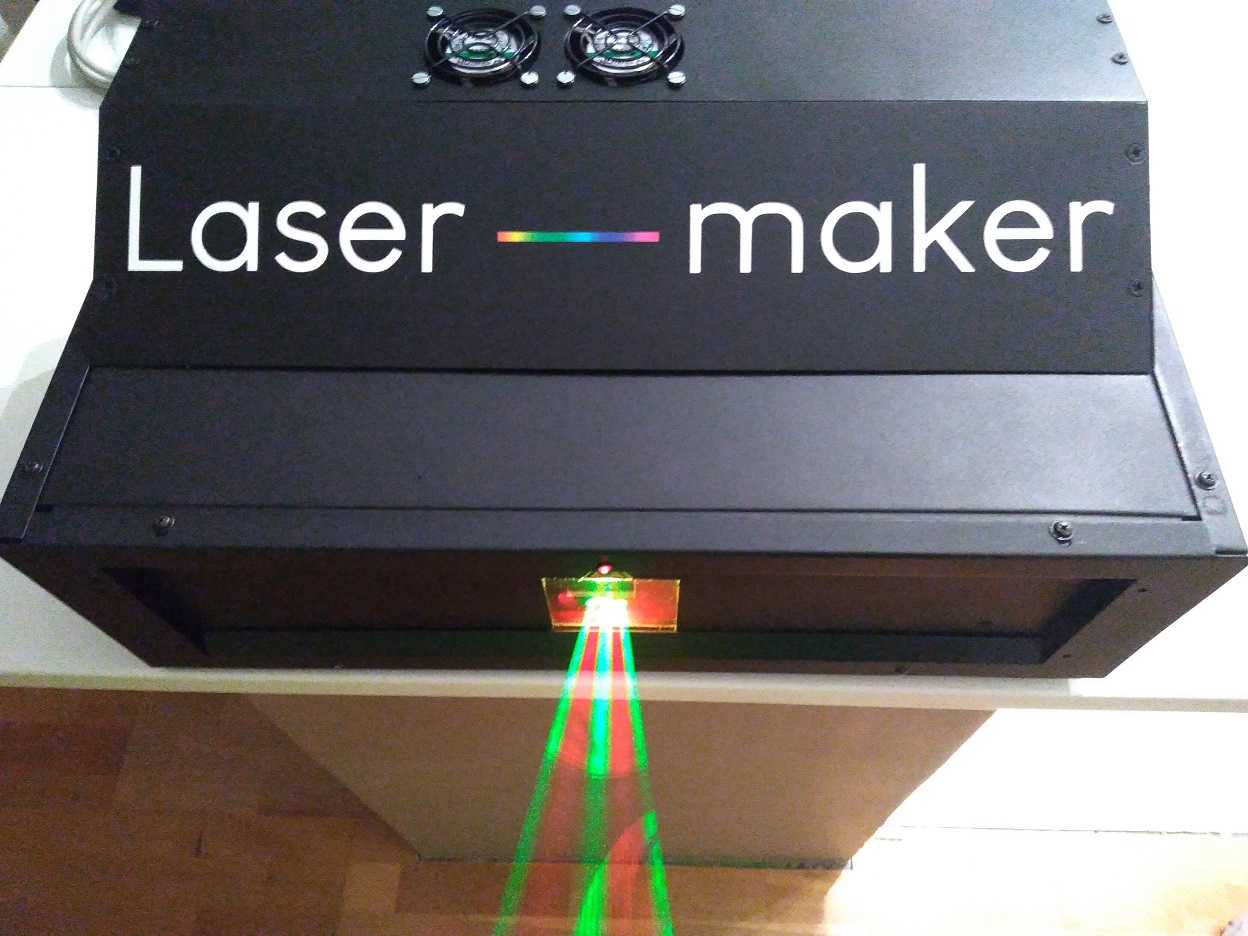

Pour finir je réalise une peinture et la pose d’un sticker en lettres découpées
