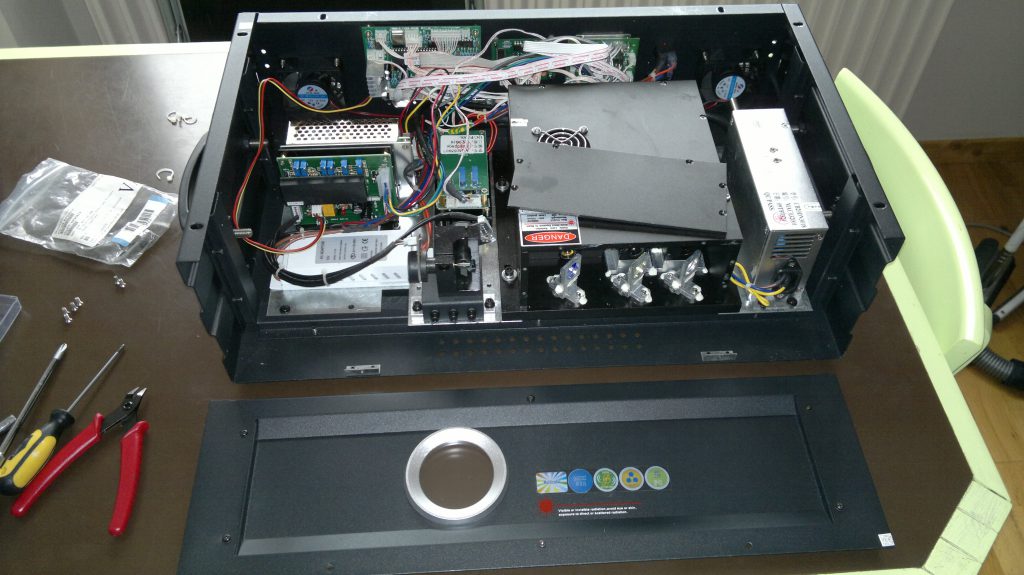

Retrieve an old laser box or buy a new one for the implementation of the project
The project also fits into a 19 ” rack if it’s 3U high and at least 28cm deep

It can be the case of an old amplifier out of order

Récupérer un ancien coffret laser ou acheter en un neuf pour la mise en place du projet
Le projet rentre aussi dans un rack 19” si il fait 3U de hauteur et au moins 28cm de profondeur

Ce peut être le cas d’un vieux amplificateur hors service

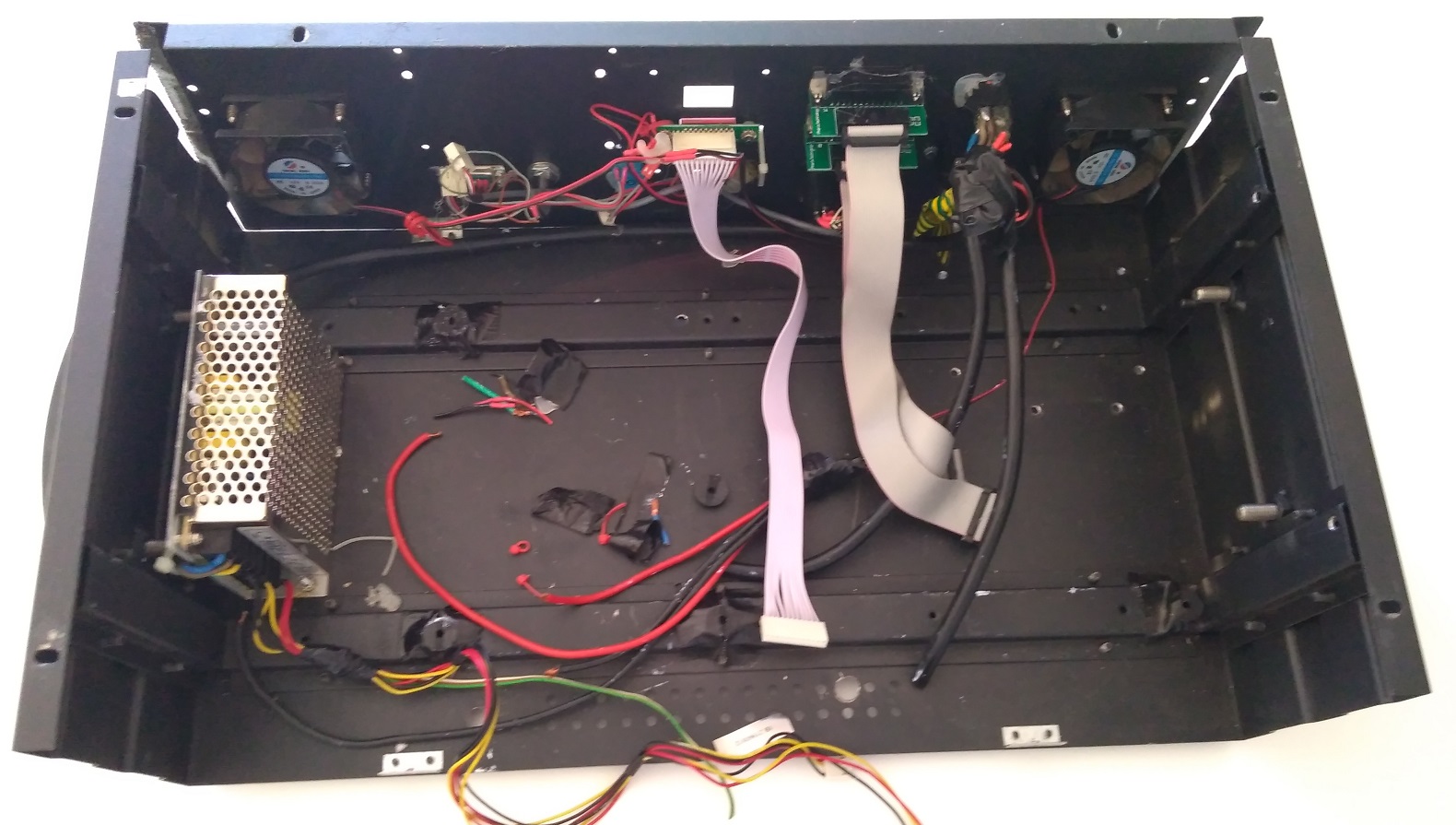

Now we dismount everything!

Maintenant on démonte tout!

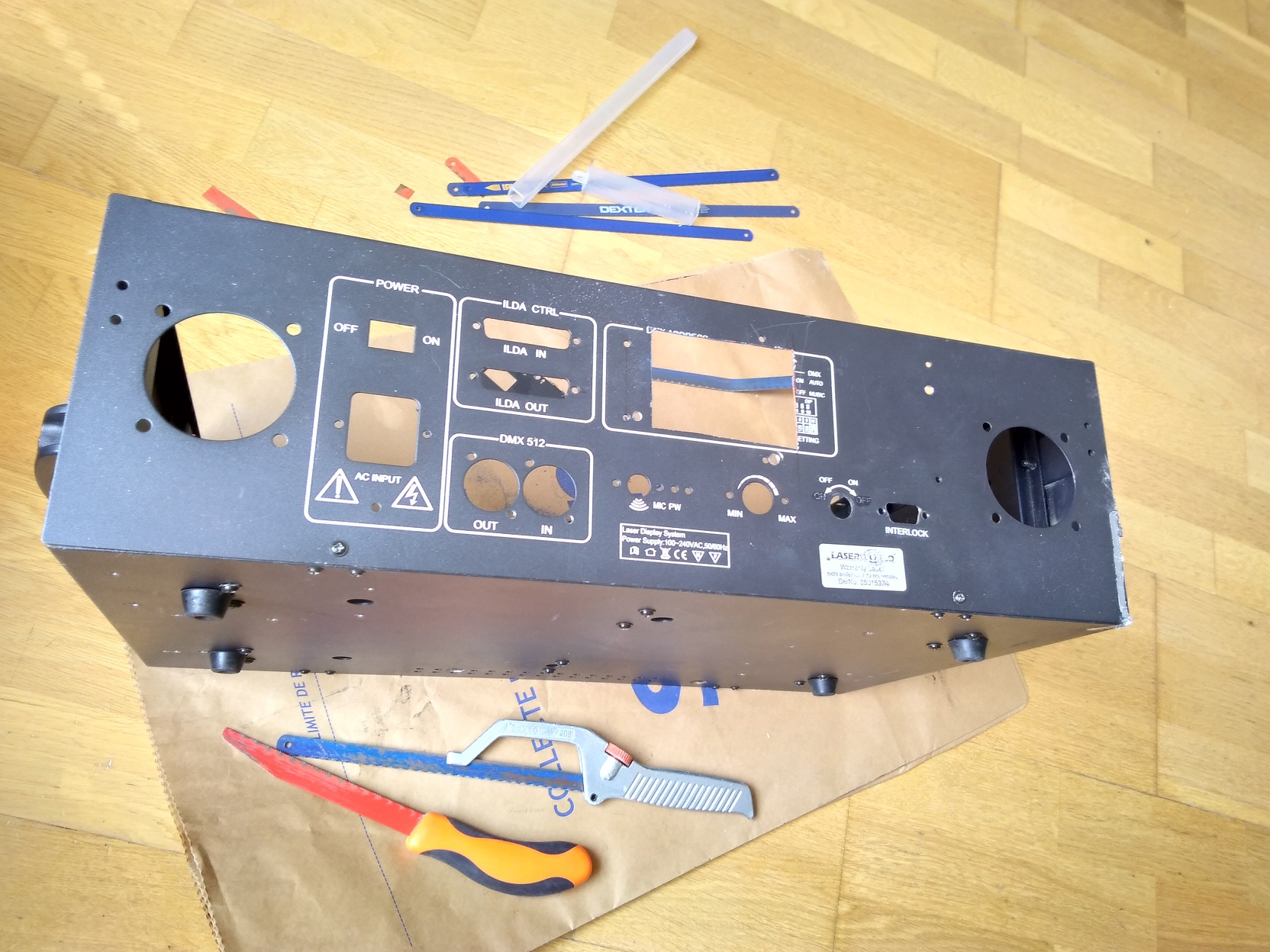

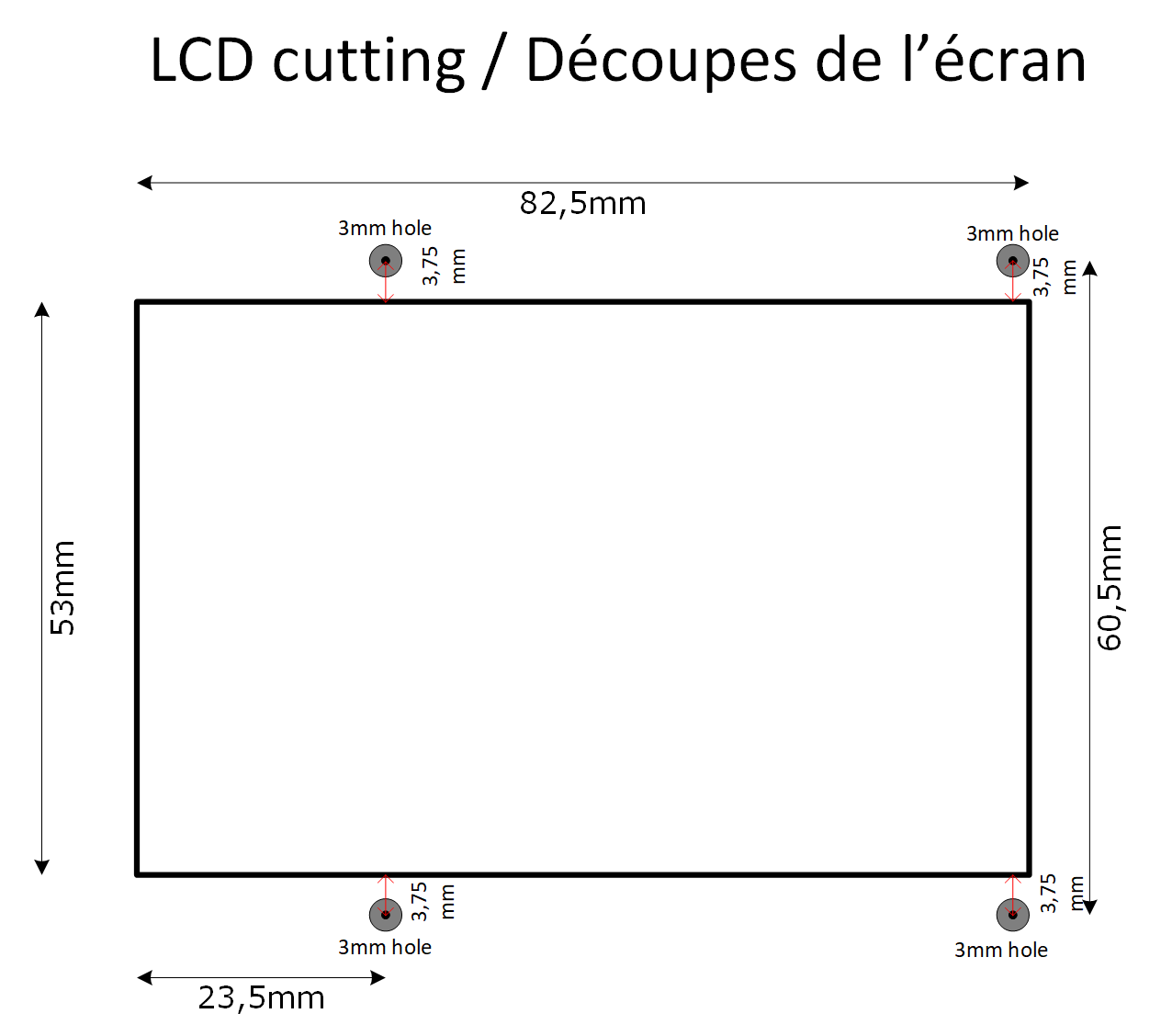

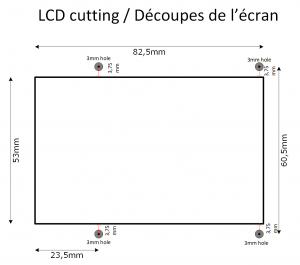

Cutting must be done for the LCD screen (82,5x53mm)
At this moment, it is enough to cut a little bigger even if it is not super precise



Il faut réaliser la découpe pour l’écran à cristaux liquide (82,5x53mm)
A ce moment, il suffit de découper un peu plus grand même si ce n’est pas super précis

Later I will cut an aluminum back panel garnish to +/- 0.5mm
The whole project must be done with this precision

Plus tard je vais découper un enjoliveur en aluminium à +/- 0.5mm
Tout le projet doit être réalisé avec cette précision.

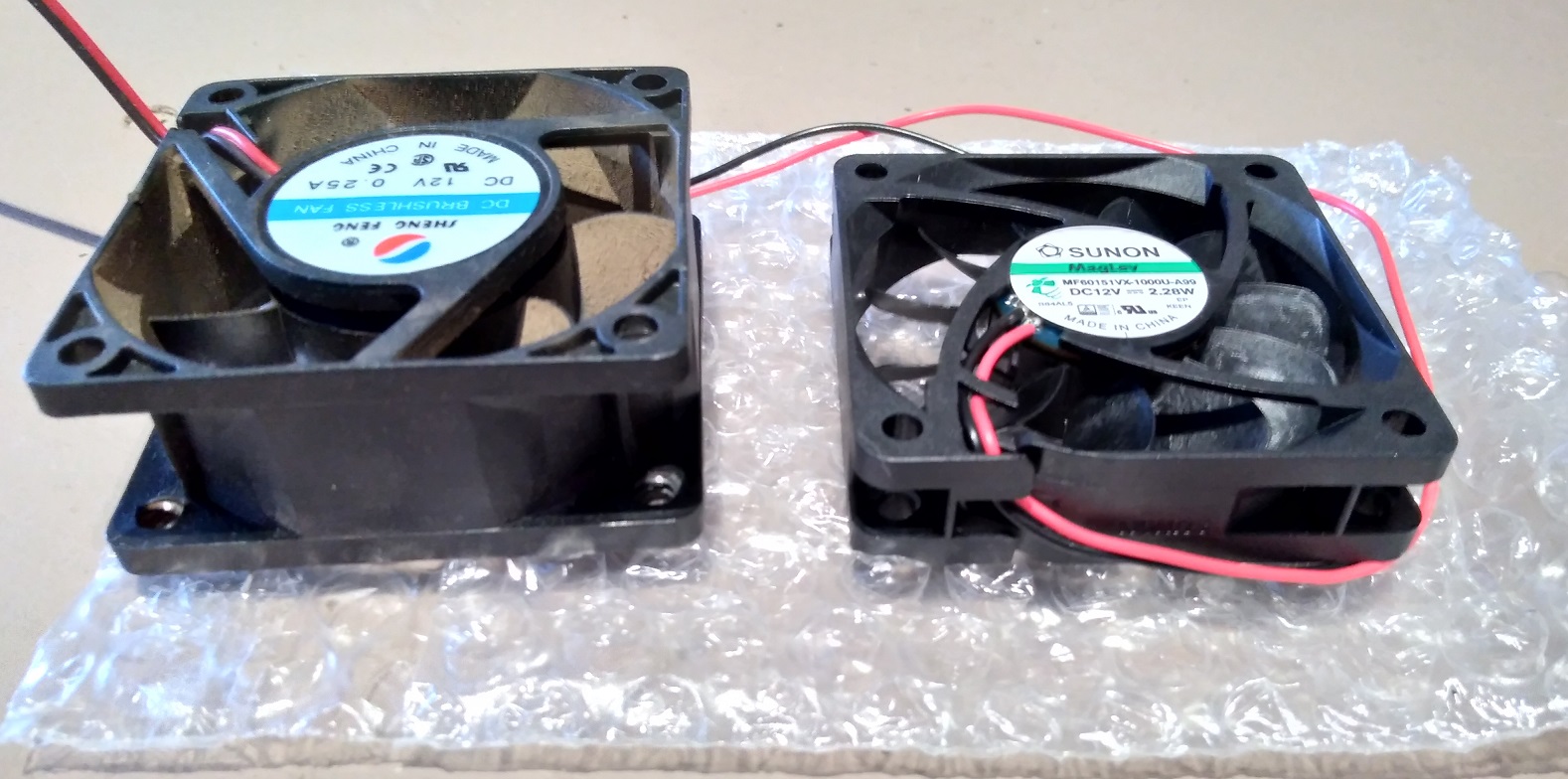

It is reasonable to change the fans for recent models and using bearings.

Caution to the wind direction, these two fans enter the air in the enclosure.
So you have to change the filters for new ones.

Il est raisonnable de changer les ventilateurs pour des modèles récents et utilisant des roulements.

Attention au sens du vent, ces deux ventilateurs rentrent l’air dans le coffret.
Il faut donc aussi changer les filtres pour des nouveaux.

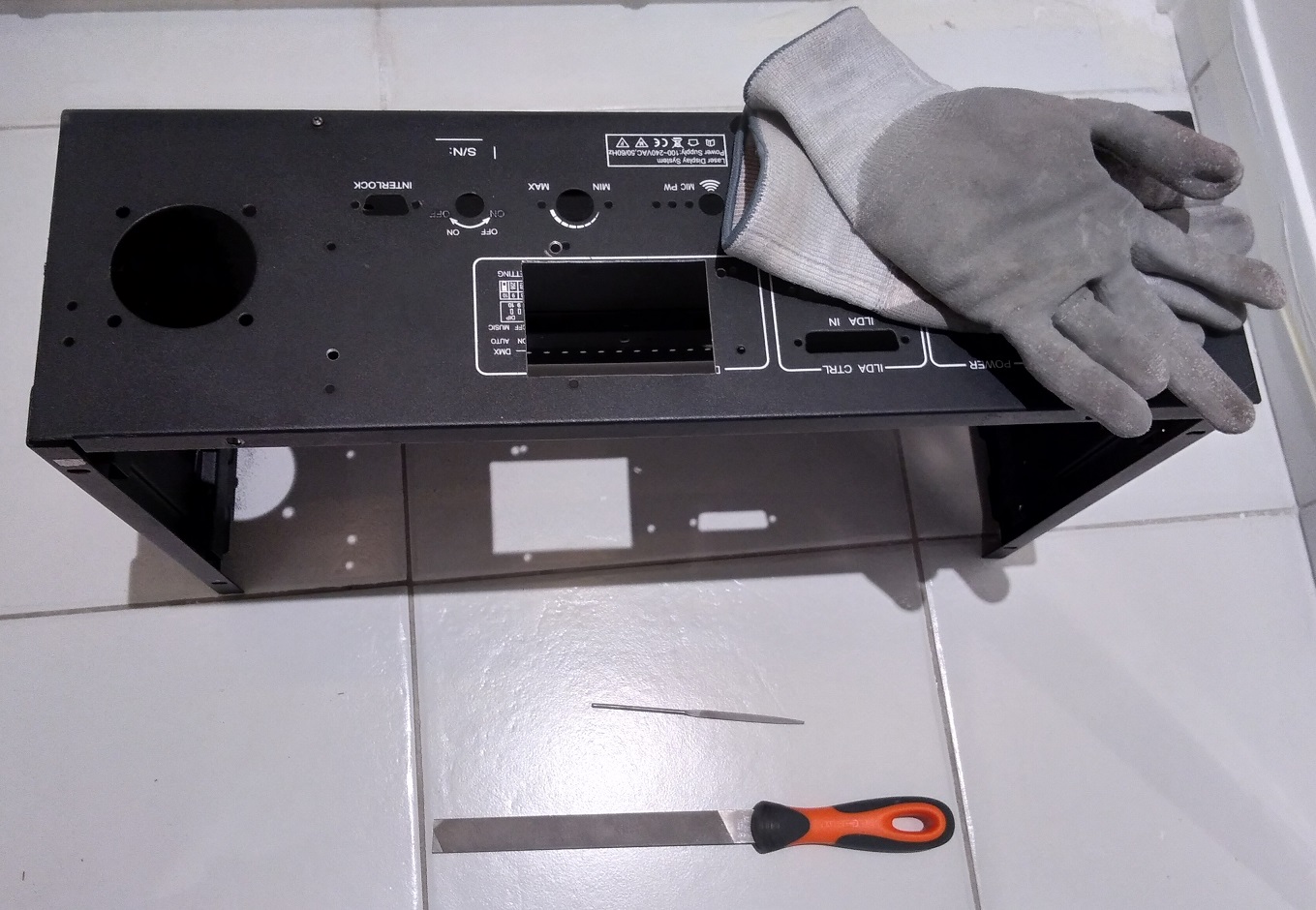

Use metal files and protect your hands from cuts!

Utiliser des limes à métaux et protéger vous les mains des coupures!

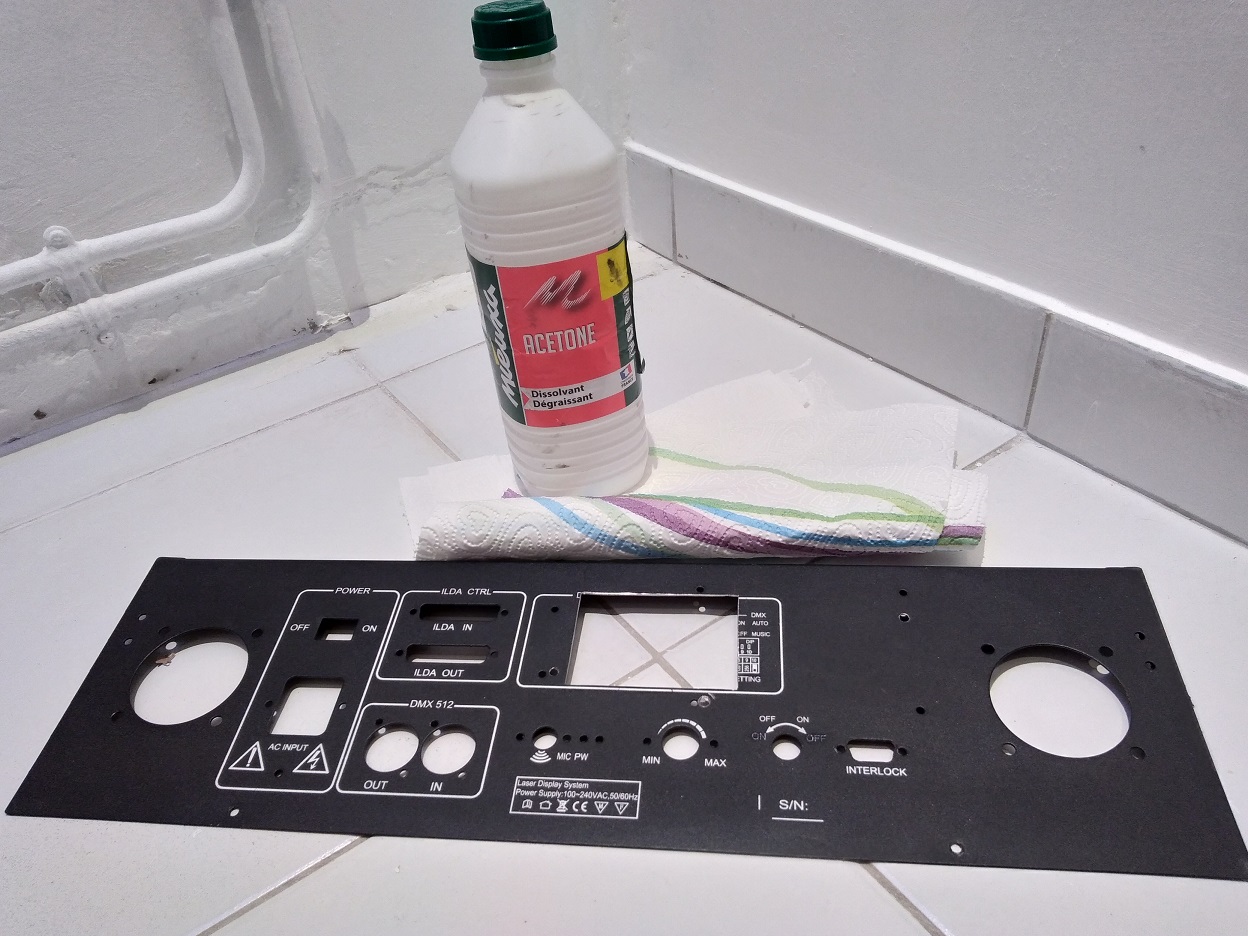

Now is the time to clean everything with acetone

C’est maintenant le moment de tout nettoyer à l’acétone

Step 2: Painting / Etape 2: Peinture
