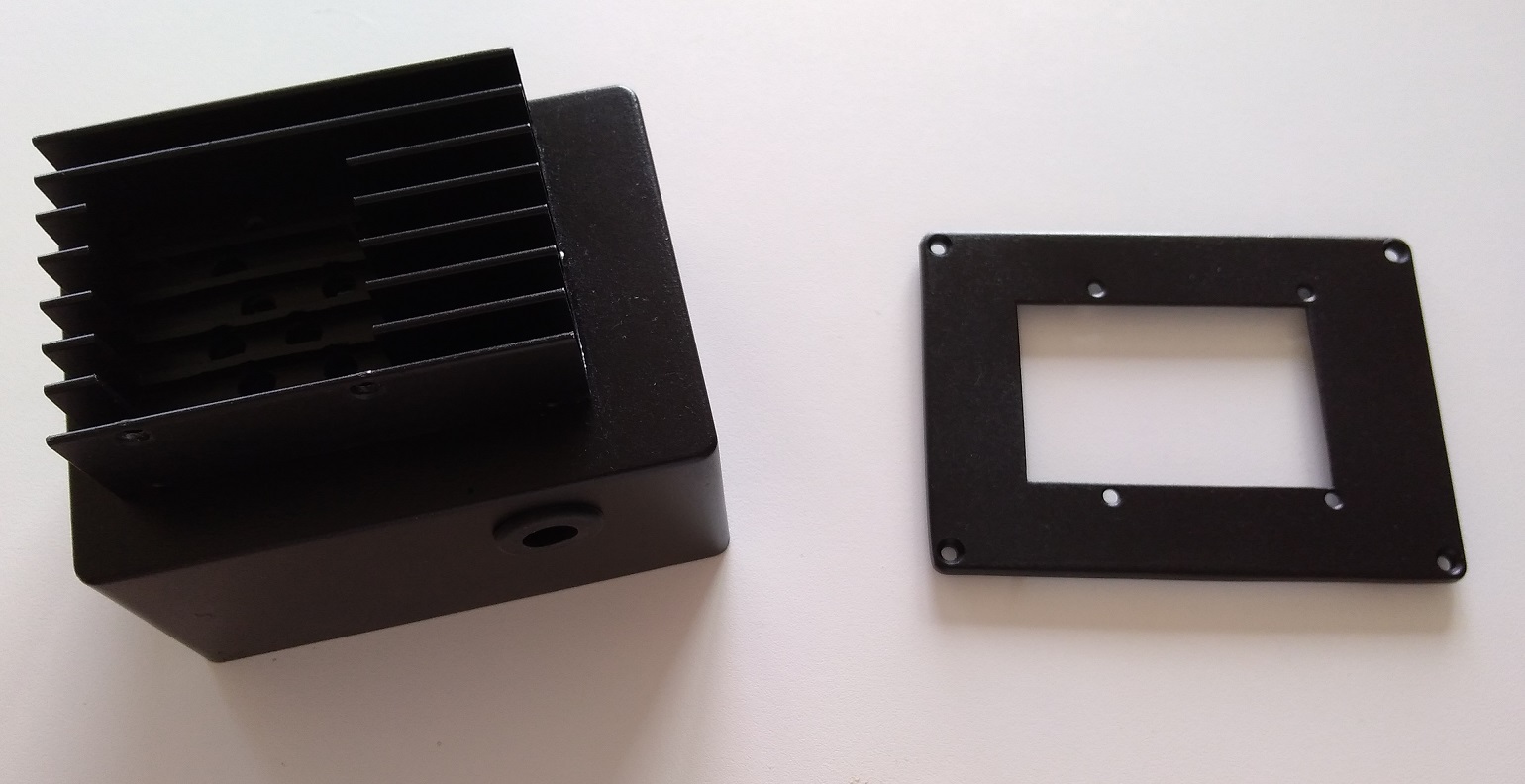

The CPU enclosure makes a Faraday cage and also allows the dissipation of TO220

Le coffret CPU réalise une cage de Faraday et permet aussi la dissipation des TO220

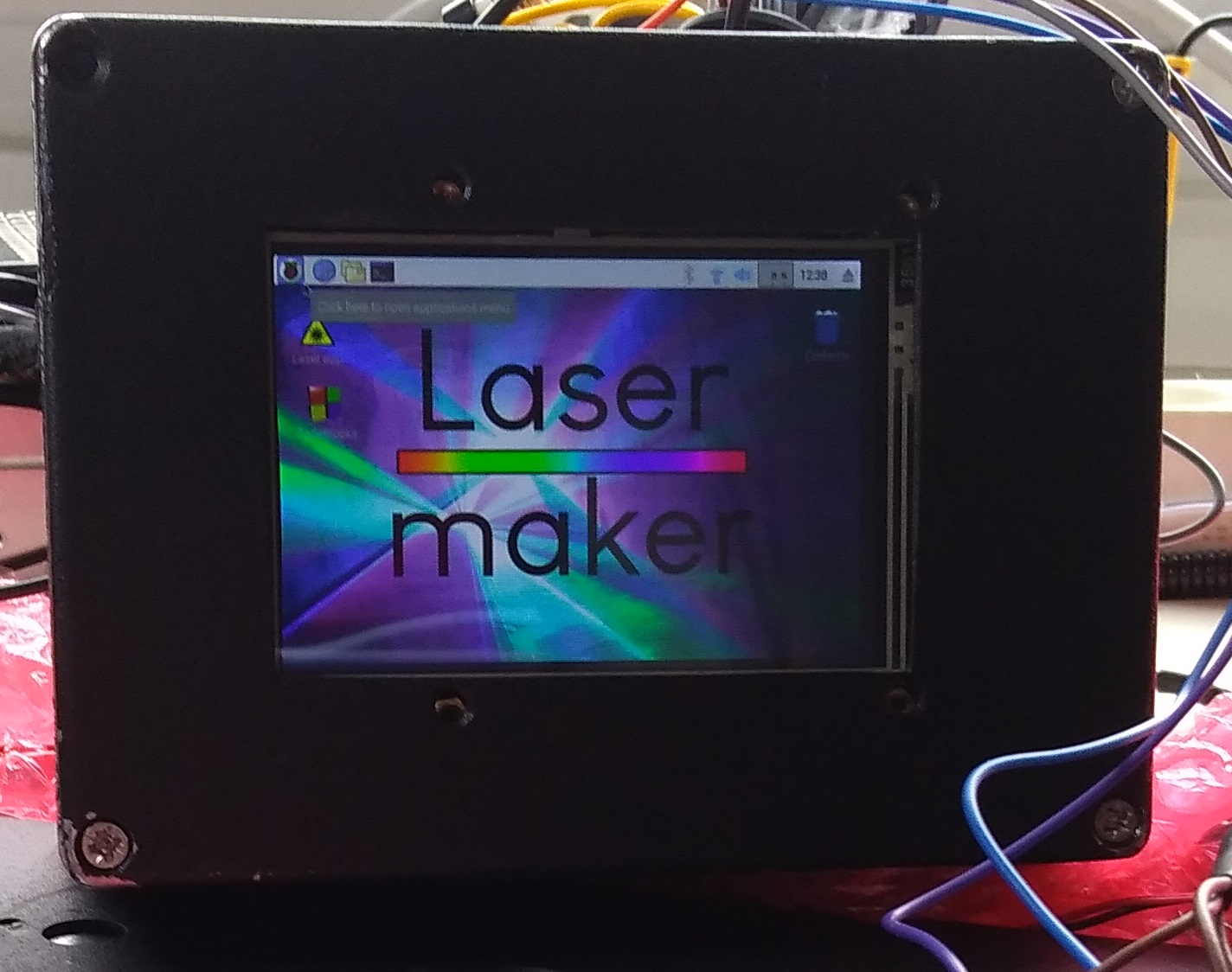

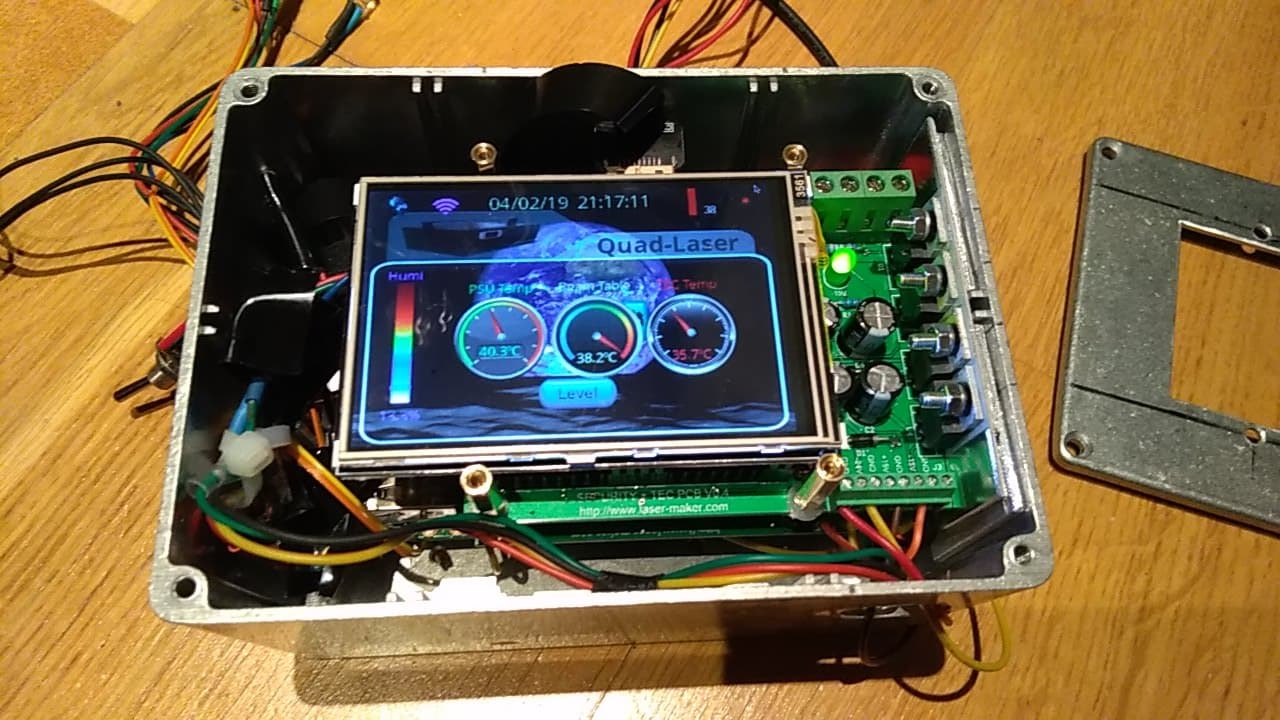

A first test to validate the computer part

Un premier test pour valider la partie informatique

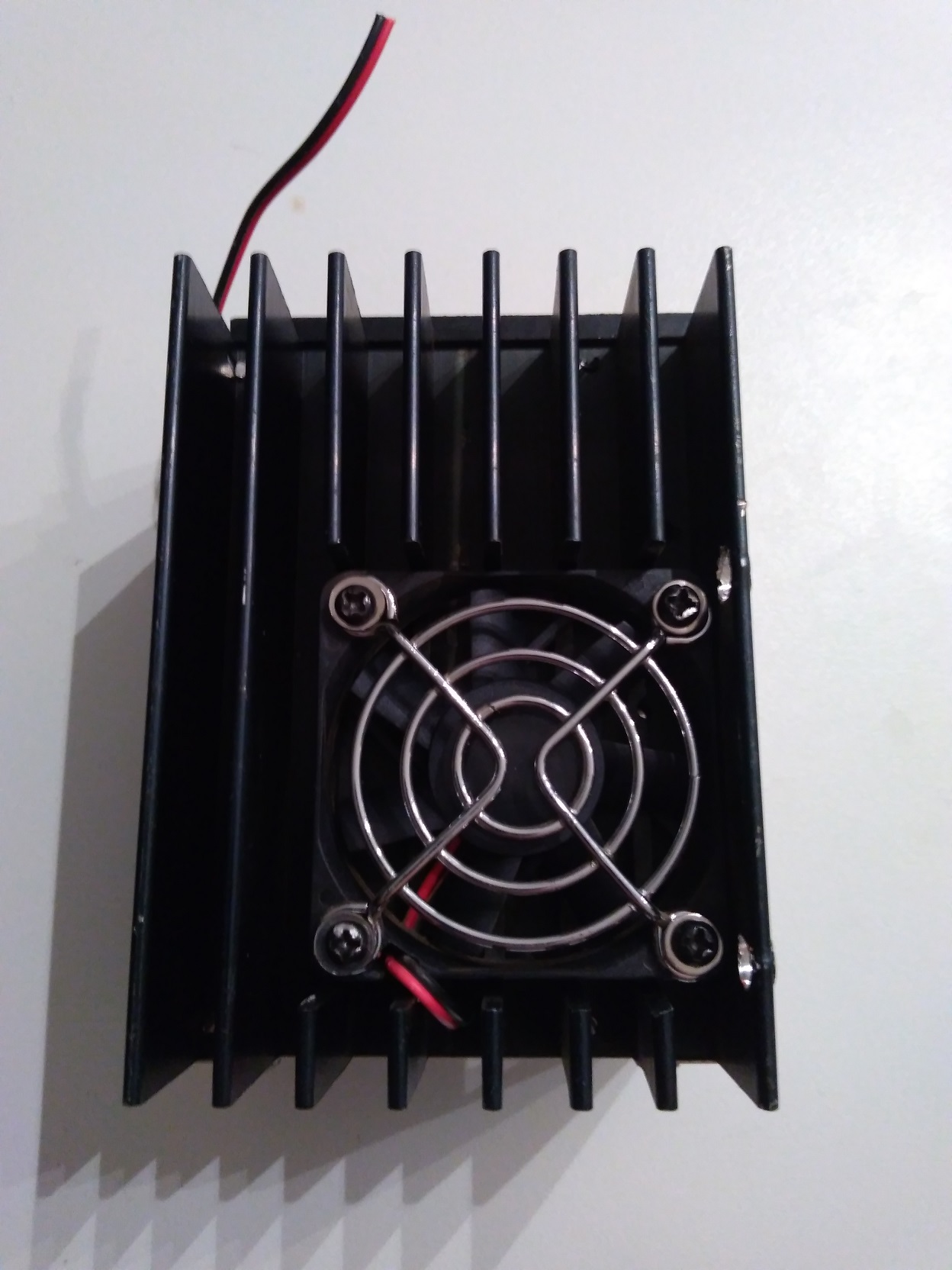

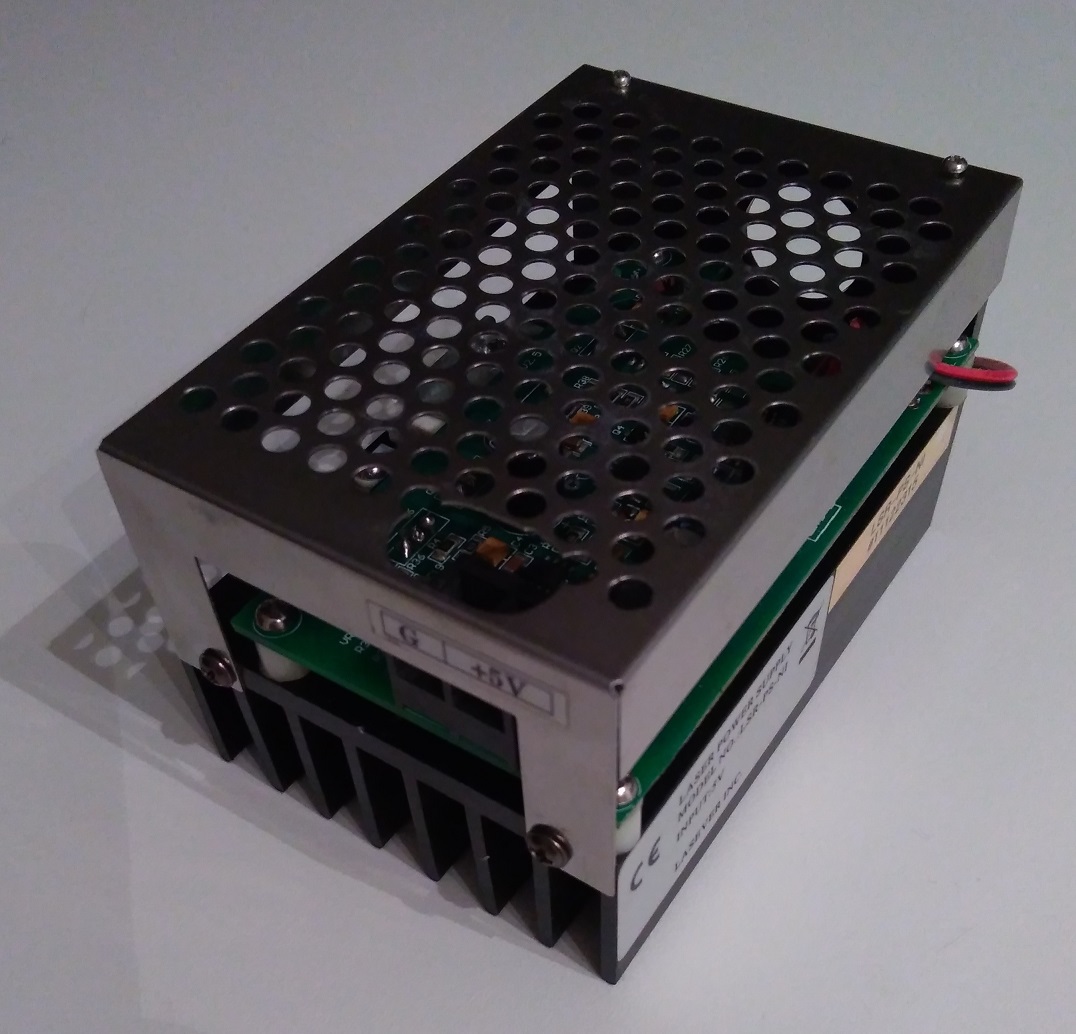

Recycling a DPSS laser diode driver out of order
Recyclage d’un pilote de diode laser DPSS hors service

You can also use a PC processor heatsink

Vous pouvez aussi utiliser un radiateur de processeur PC

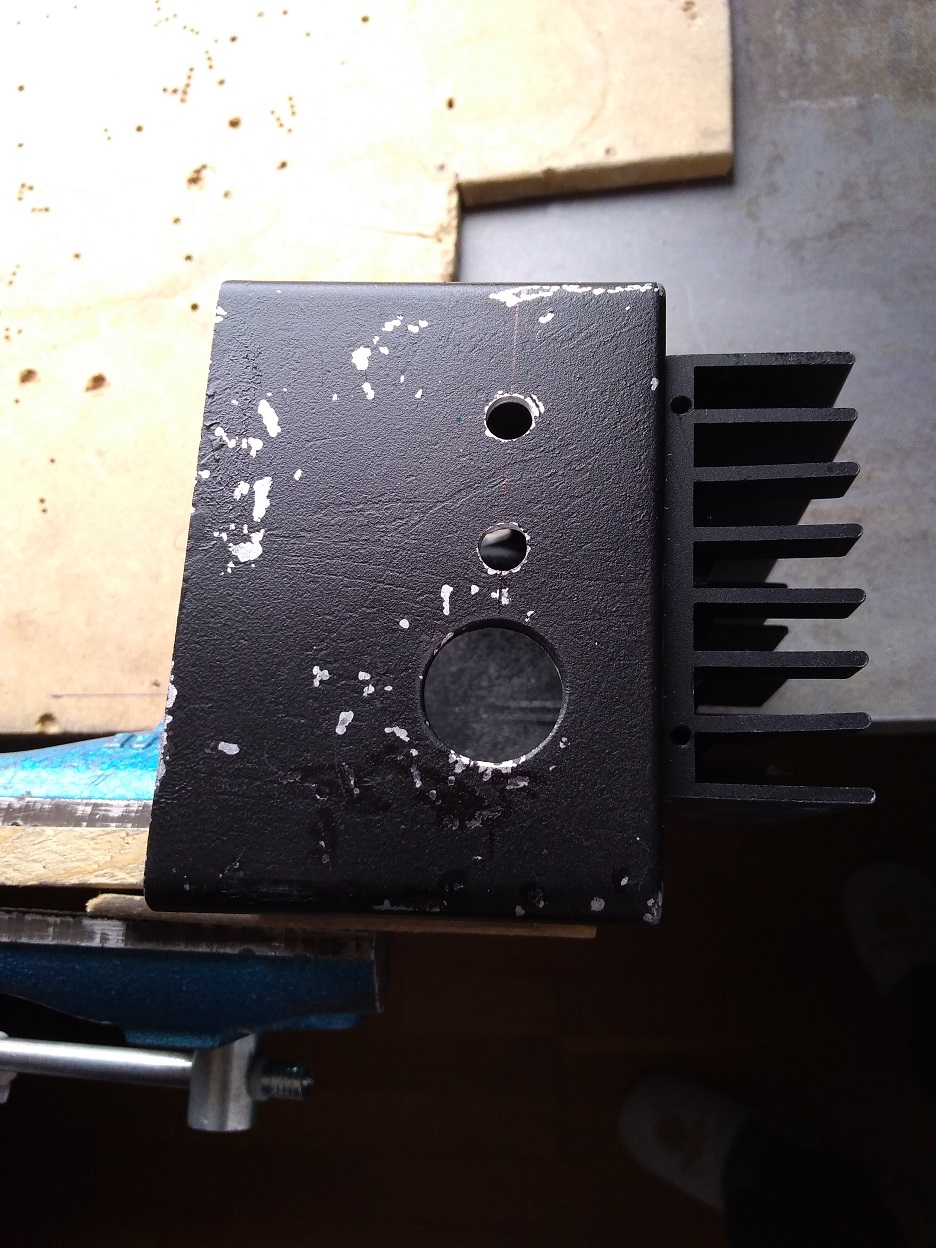

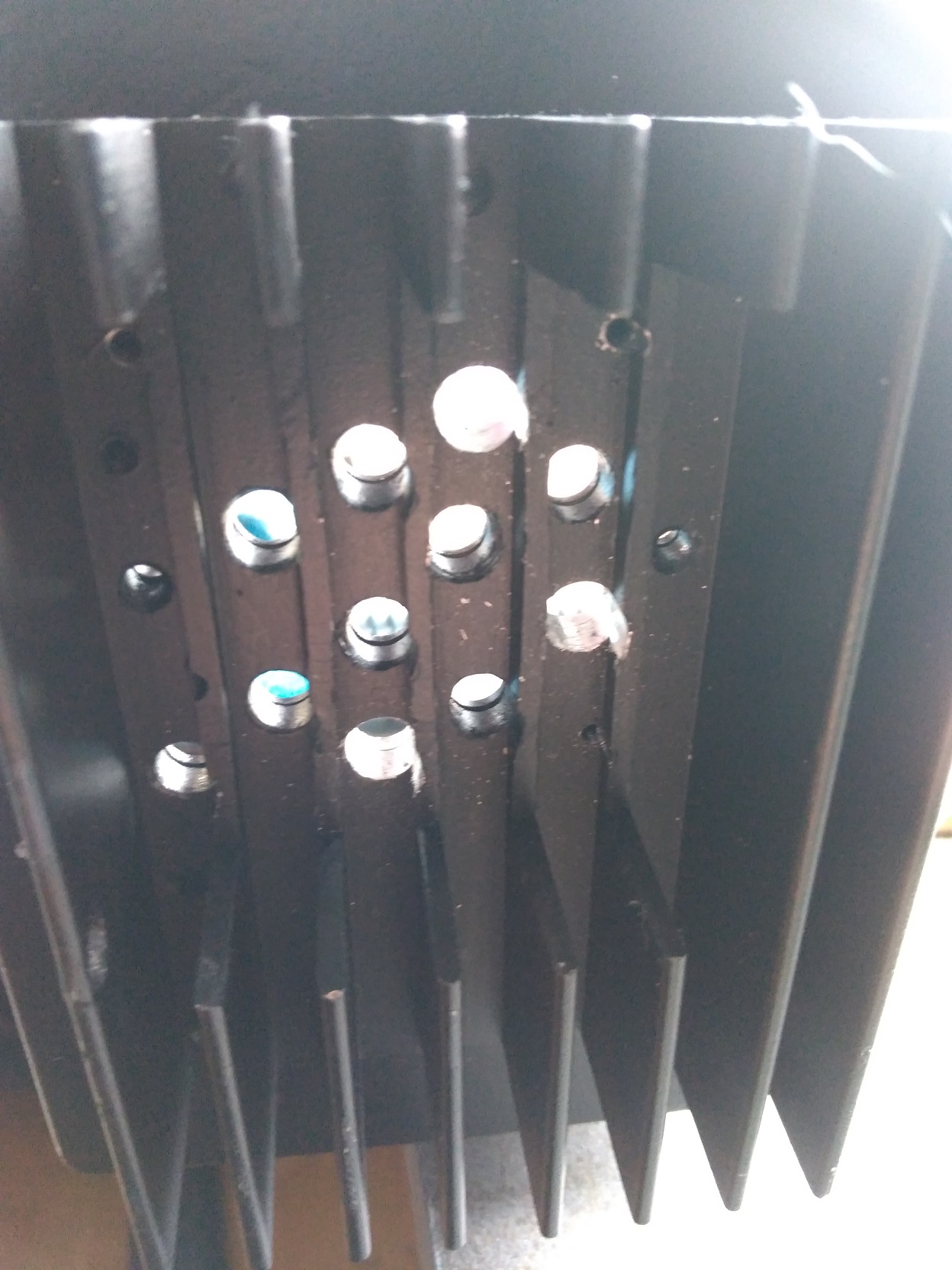

Holes are made for the fan to return air into the cabinet

Des trous sont faits pour que le ventilo rentre de l’air dans le coffret

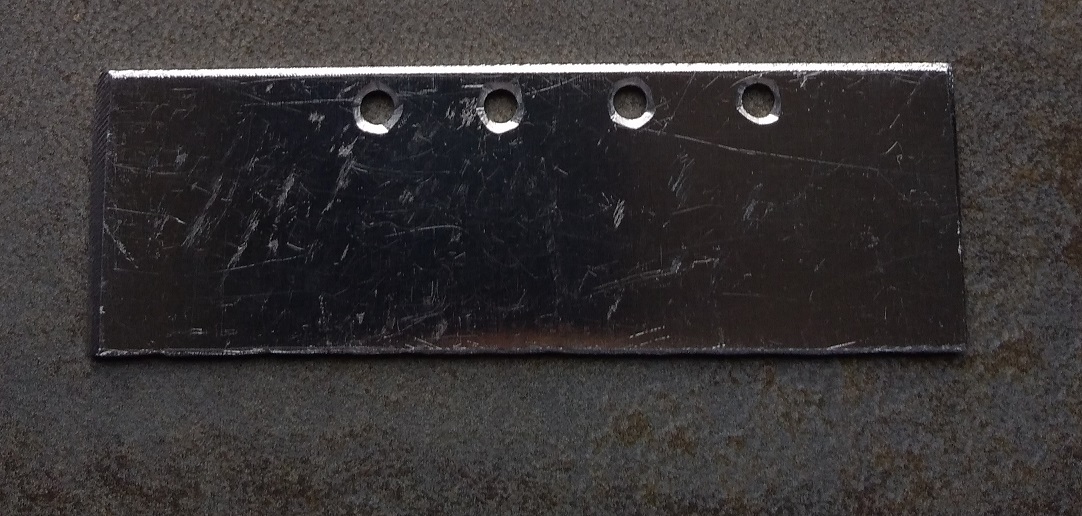

An aluminum plate makes it possible to fill the gap (3mm) between the TO220 and the enclosure

Une plaque alu permet de combler l’espace (3mm) entre les TO220 et le coffret

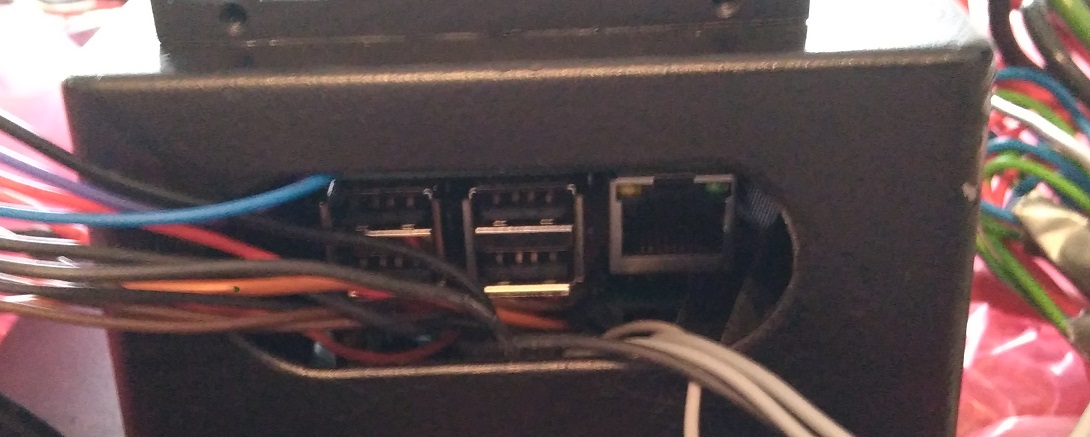

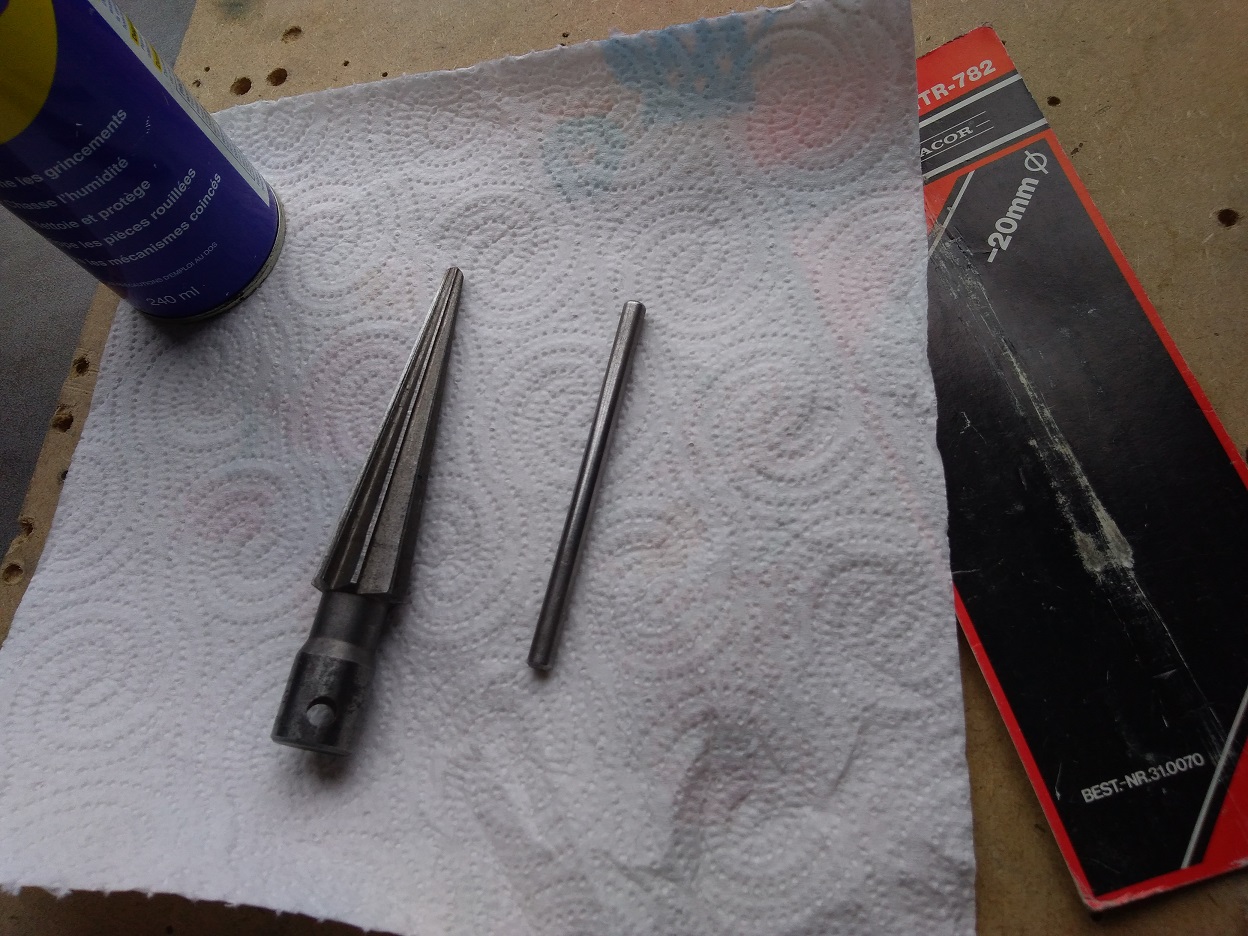

Cut out USB passages and hot air outlet using a burr
Découpe des passages USB et sortie d’air chaud en utilisant une fraise

Make several large holes and connect the sets to the file to make an oval cut

Réaliser plusieurs gros trous et relier les ensembles à la lime pour faire une découpe ovale

Experience has shown me that you need “easy access” to USB

L’expérience m’a montré qu’il faut pouvoir “accéder facilement” aux USB

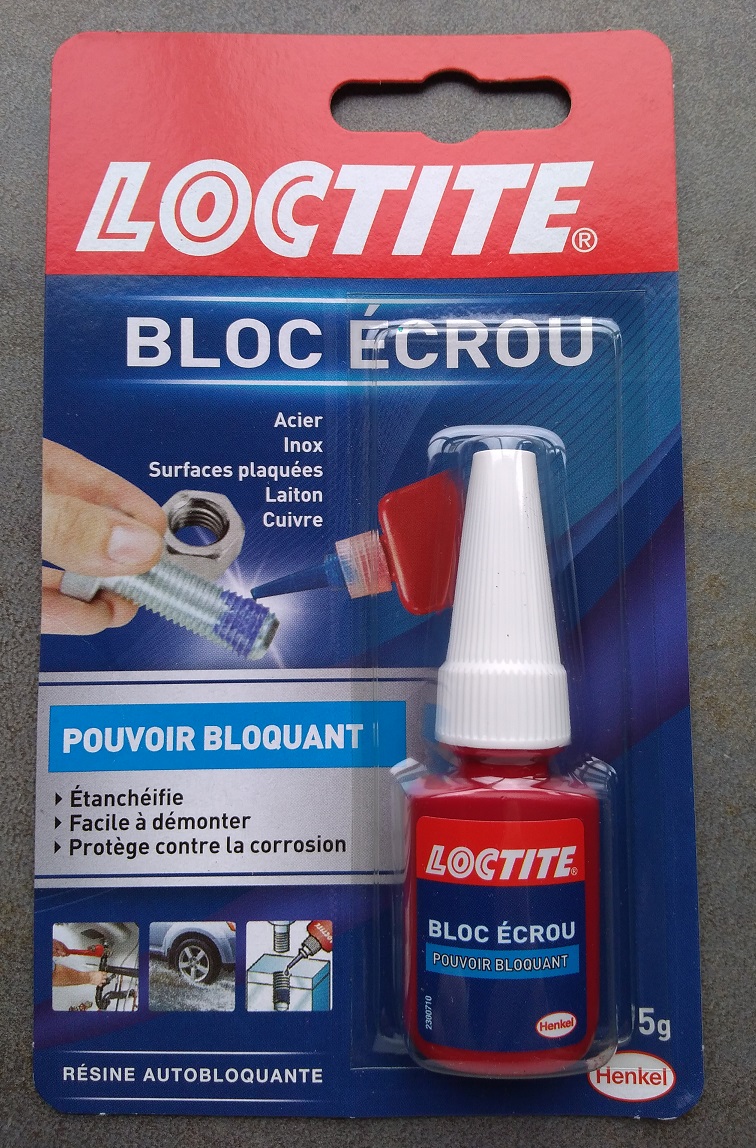

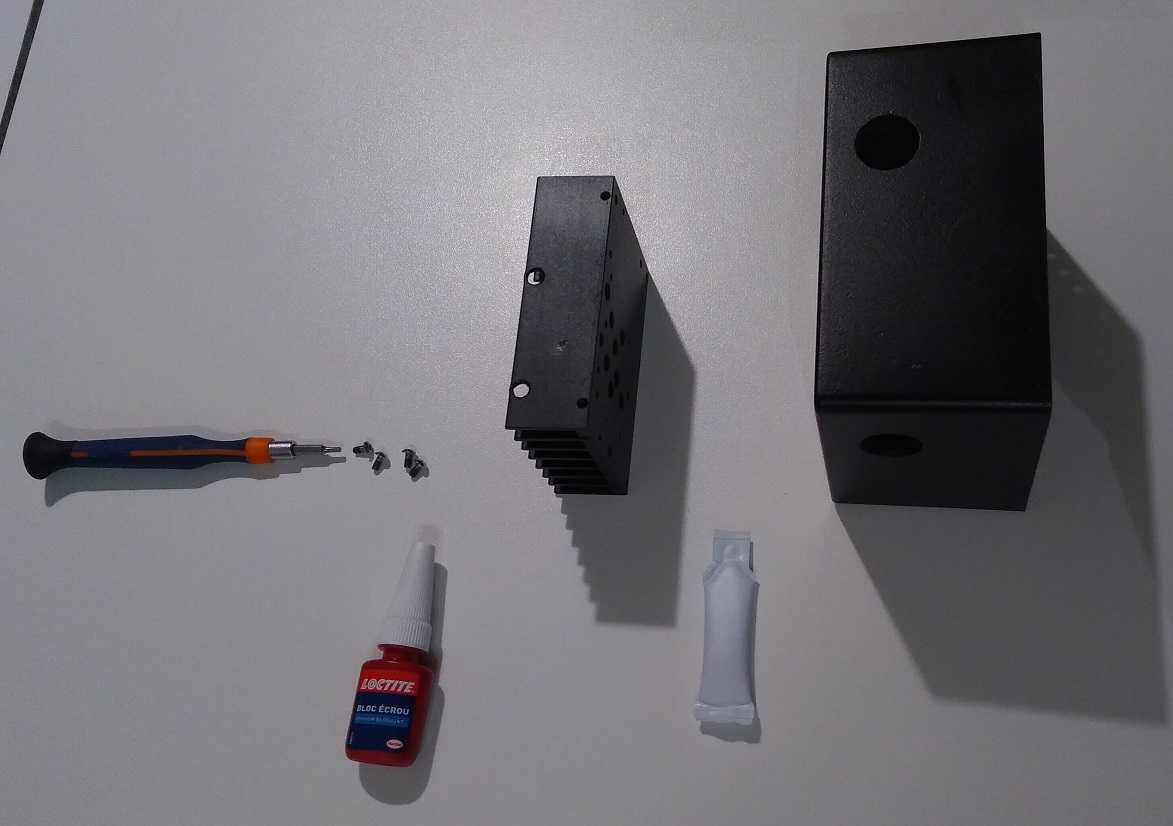

    Use thread lock for assemblies

Il faut utiliser du frein filet pour les assemblages

Do not forget the thermal conduction grease and TO220 side too

N’oubliez pas la graisse de conduction thermique et coté TO220 aussi

Checking all boxes made by my cat!

Contrôle de toutes les boites effectué par mon chat!

Last shot of paint and the CPU enclosure is ready for assembly

Dernier coup de peinture et la CPU enclosure est prête pour l’assemblage

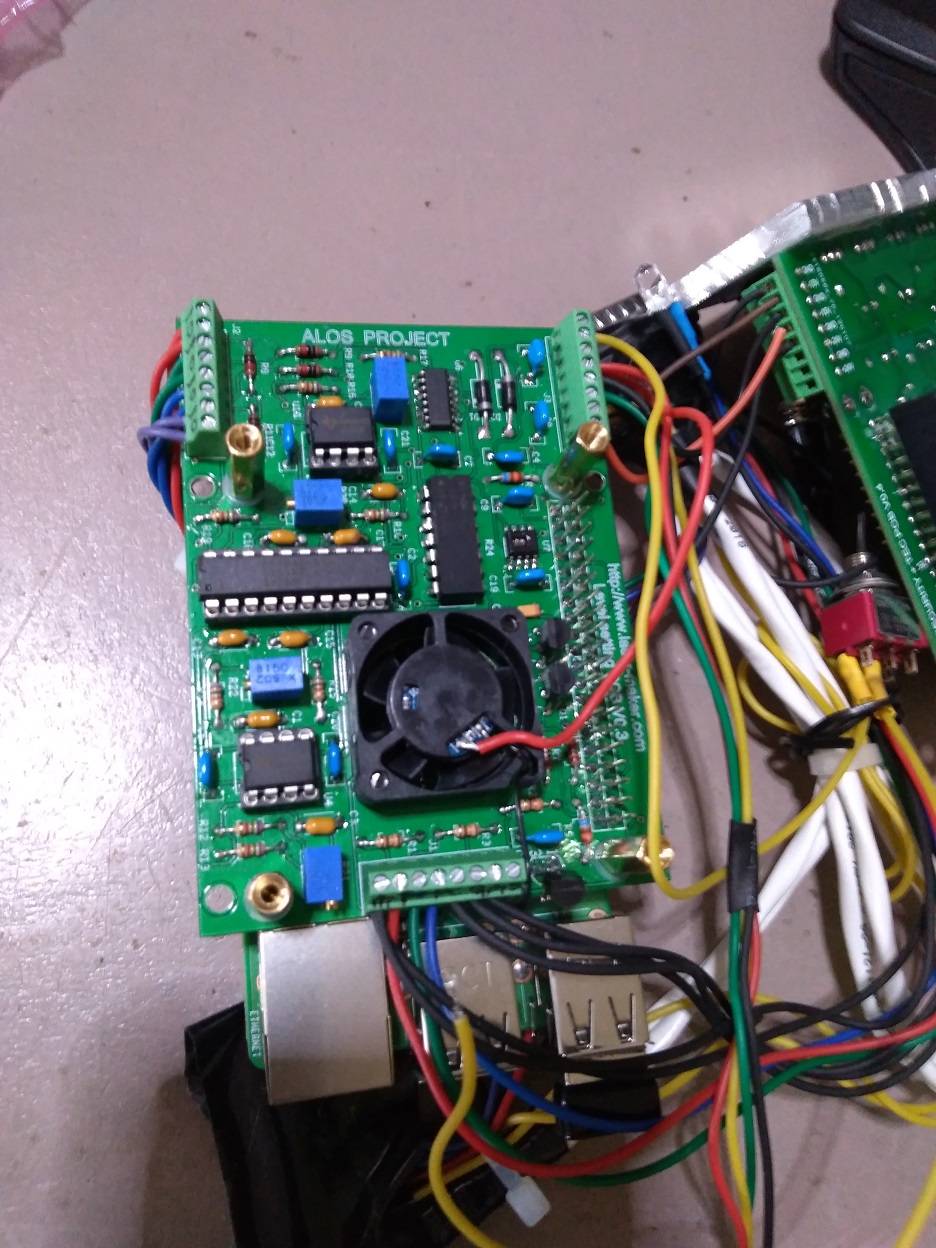

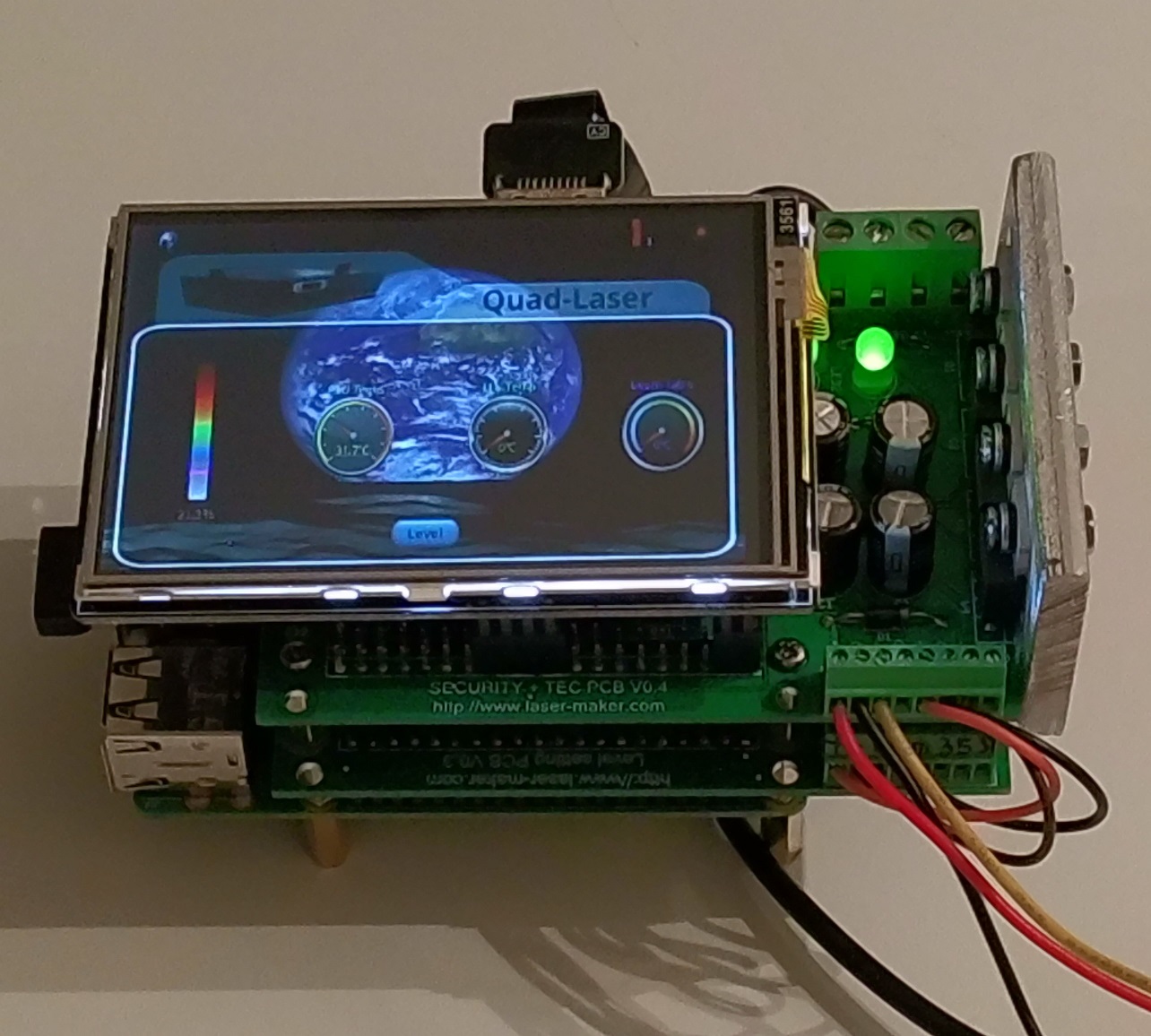

Start with the wiring of the PCB LEVEL (Photo: V0.3)

Début du câblage par la PCB LEVEL (Photo: V0.3)

Check that the cables are correctly inserted into the terminal blocks
I put also hot glue on the terminal blocks just before closing

Il faut vérifier que les câbles sont bien insérés dans les borniers
Je dépose aussi de la colle chaude sur les borniers avant de refermer
