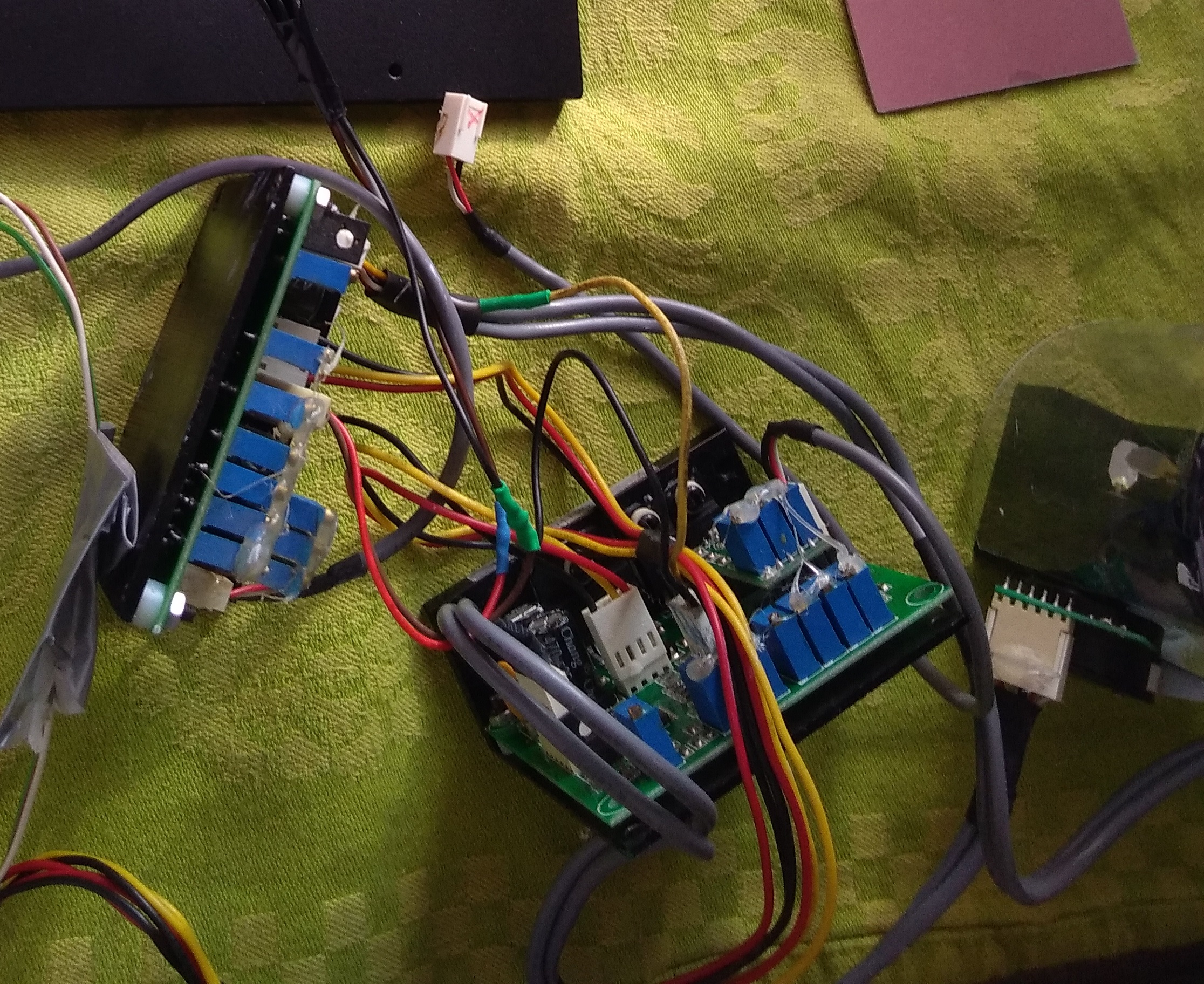

Set up the scanner set with a speed of 40kpps
The driver has a feedback output indicating the position of the mirror
The security board constantly checks that the speed of movement of at least one mirror is sufficient
Mise en place de l’ensemble de scanner d’une vitesse de 40kpps
Le driver dispose d’une sortie feedback indiquant la position du miroir
La carte de sécurité vérifie en permanence que la vitesse de déplacement d’au moins un miroir est suffisante

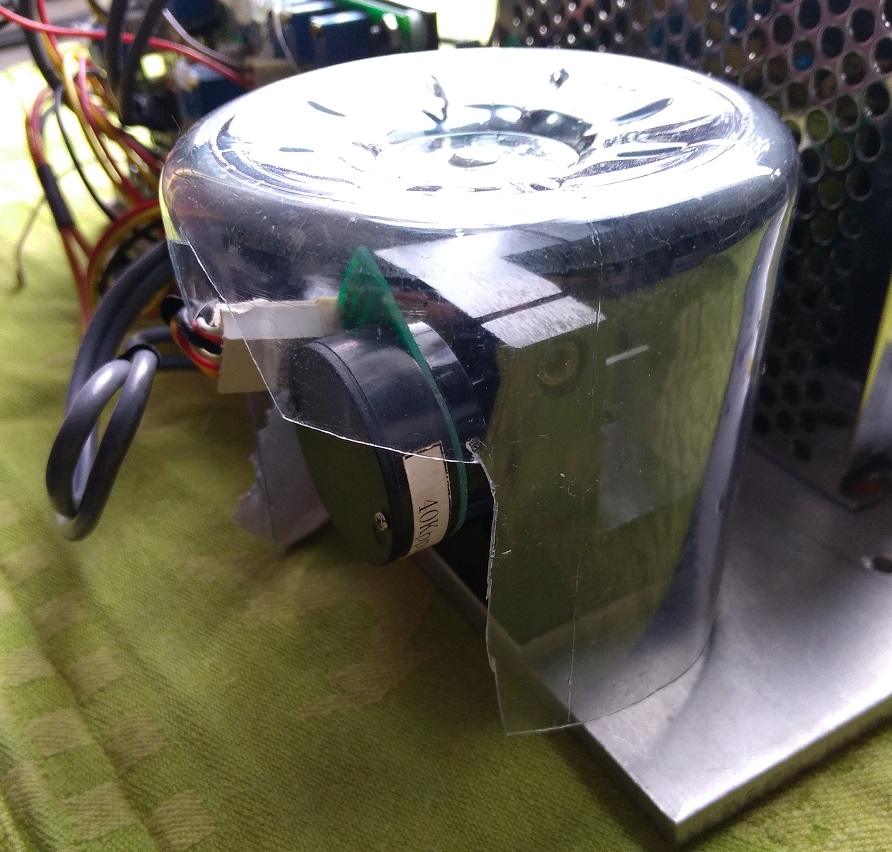

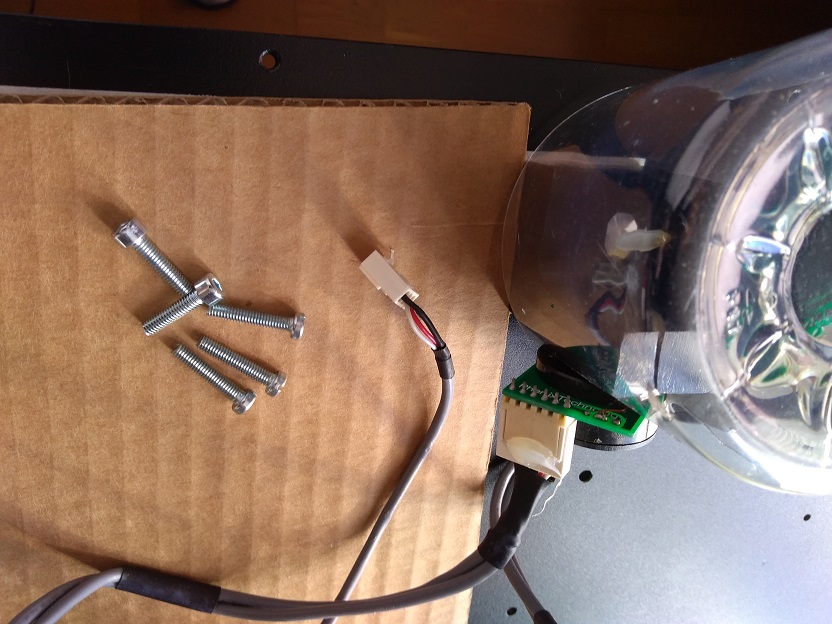

Using the bottom of a plastic bottle of 1L I make a protection for these mirrors
A l’aide du fond d’une bouteille en plastique d’1L je réalise une protection pour ces miroirs

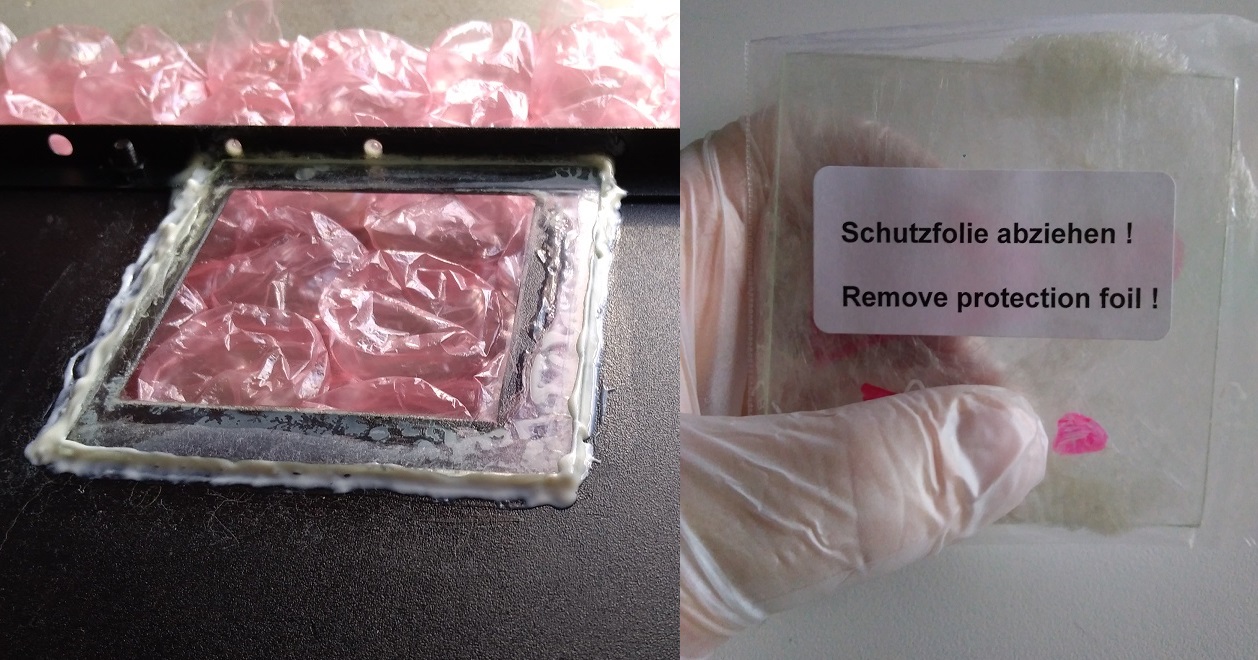

AR (anti-reflective) exit glass is now bonded with solvent-free glue
La vitre de sortie AR (anti réflective) est maintenant collée avec obligatoirement de la colle sans solvant

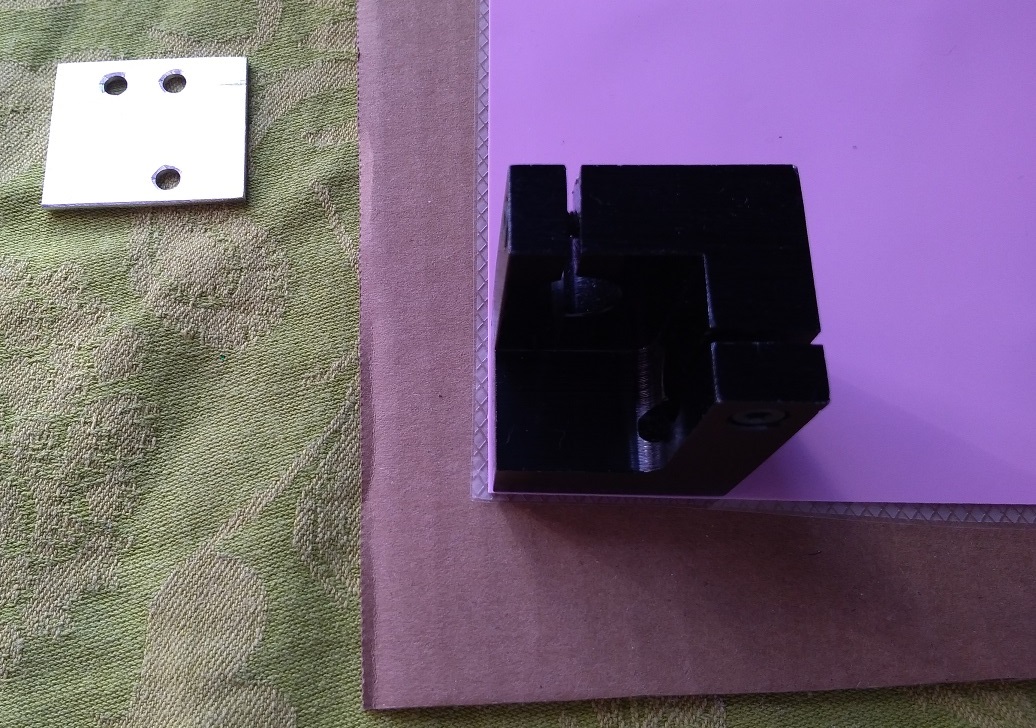

The thermal conduction plate will be used again for scanners
It also allows me to correct the height because the beam comes out higher from the diode
La plaque de conduction thermique va servir à nouveau pour les scanners
Cela me permet aussi de corriger la hauteur car le faisceau sort plus haut de la diode

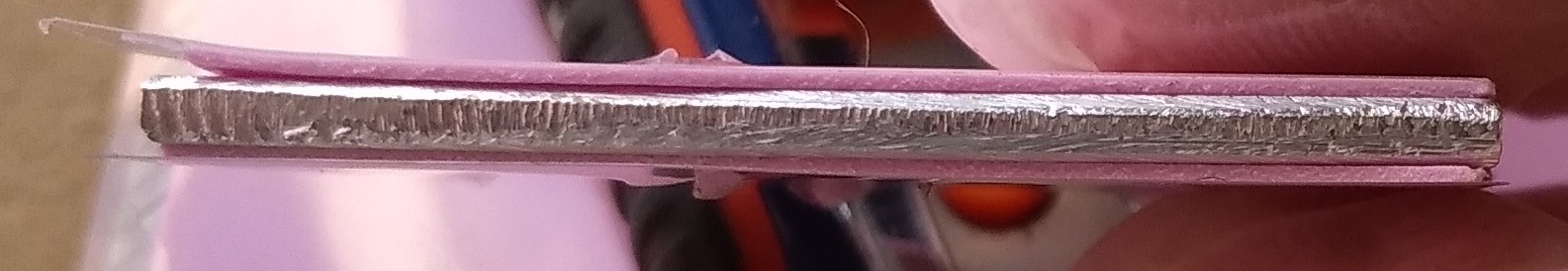

Again a sandwich is made
A nouveau un sandwich est fait

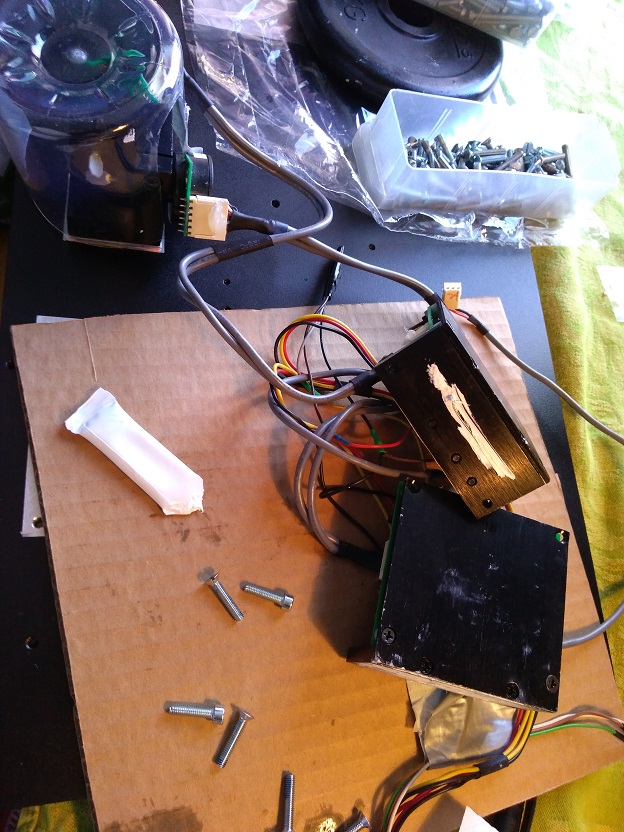

I use thread lock and flat head screws
J’utilise du frein filet et de la visserie à tête plate

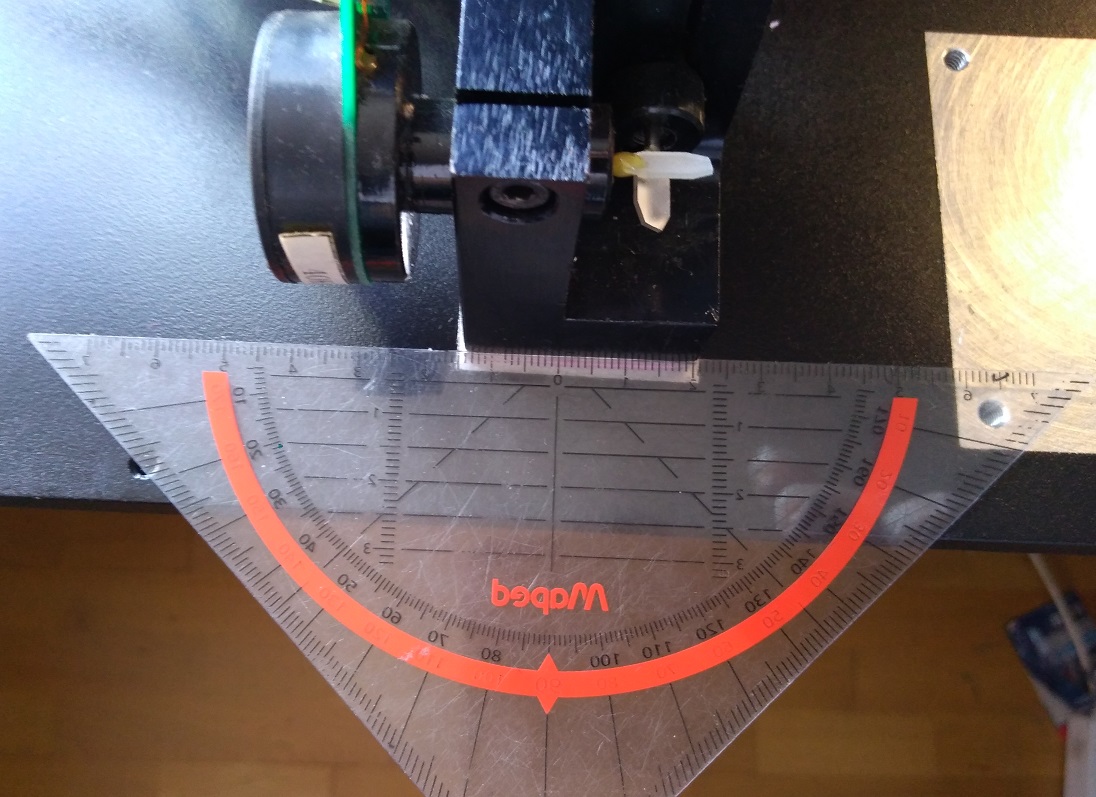

Check of the parallelism with the protractor
Vérification du parallélisme au rapporteur d’angle
The amplifiers are attached to the beam table with some thermal conduction grease
Les amplificateurs sont fixés à la beam table avec un peu de graisse de conduction thermique

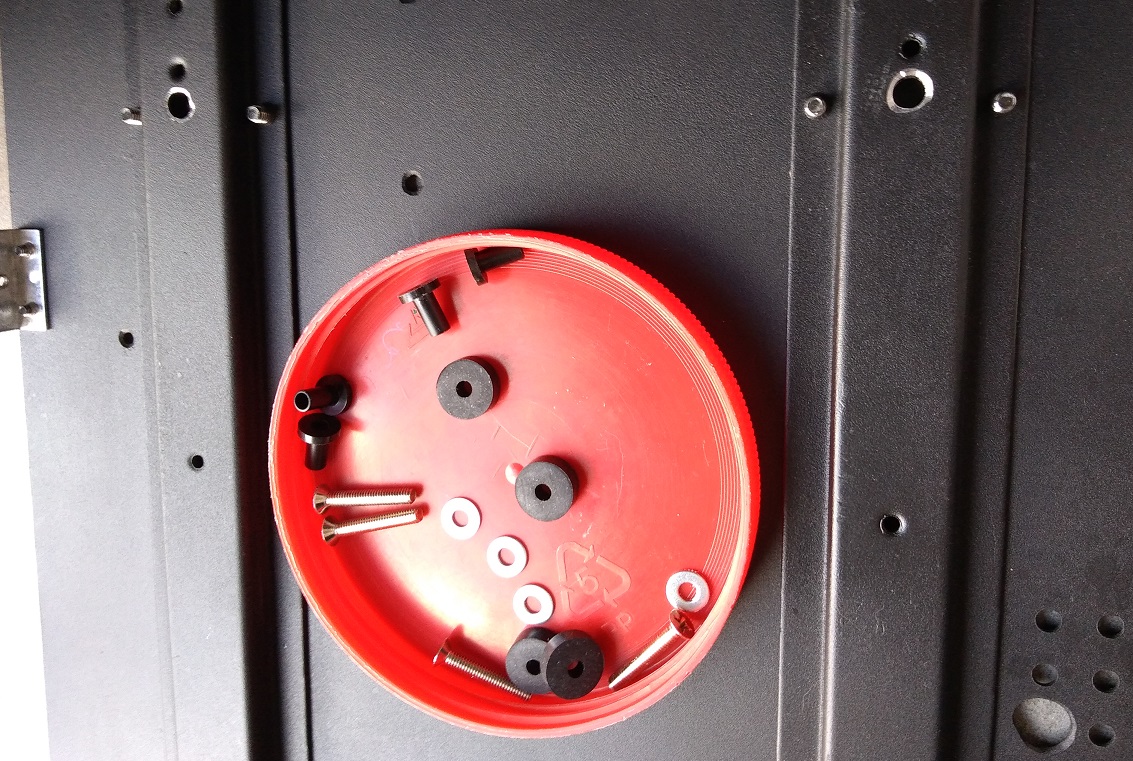

I make a silent block with rubber gaskets and insulation nylon washers
Je réalise un support anti-vibratoire avec des joints en caoutchouc et des rondelles nylon d’isolation

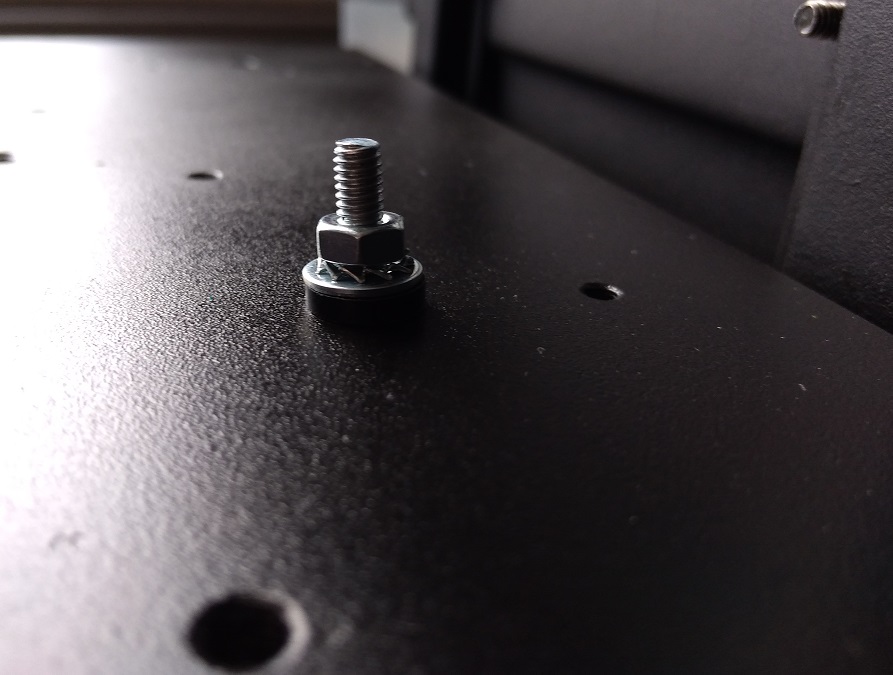

Here is the assembly, the rubber gaskets is under the beam table
Voici l’assemblage, le joint en caoutchouc se trouve sous la beam table

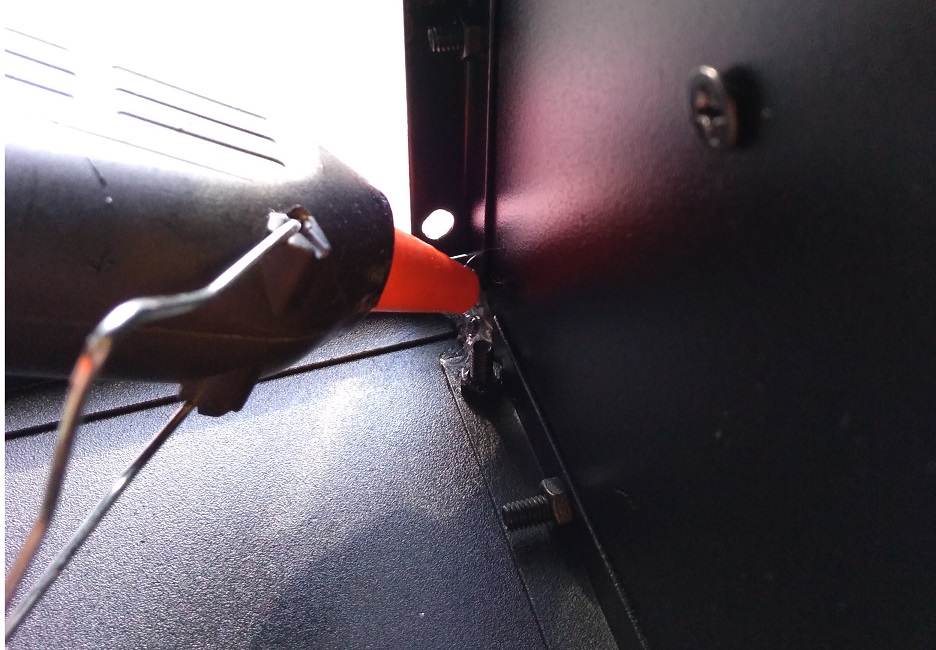

Then I add some hot glue to finish the partition isolation
Ensuite j’ajoute un peu de colle chaude pour finir l’isolation des cloisons

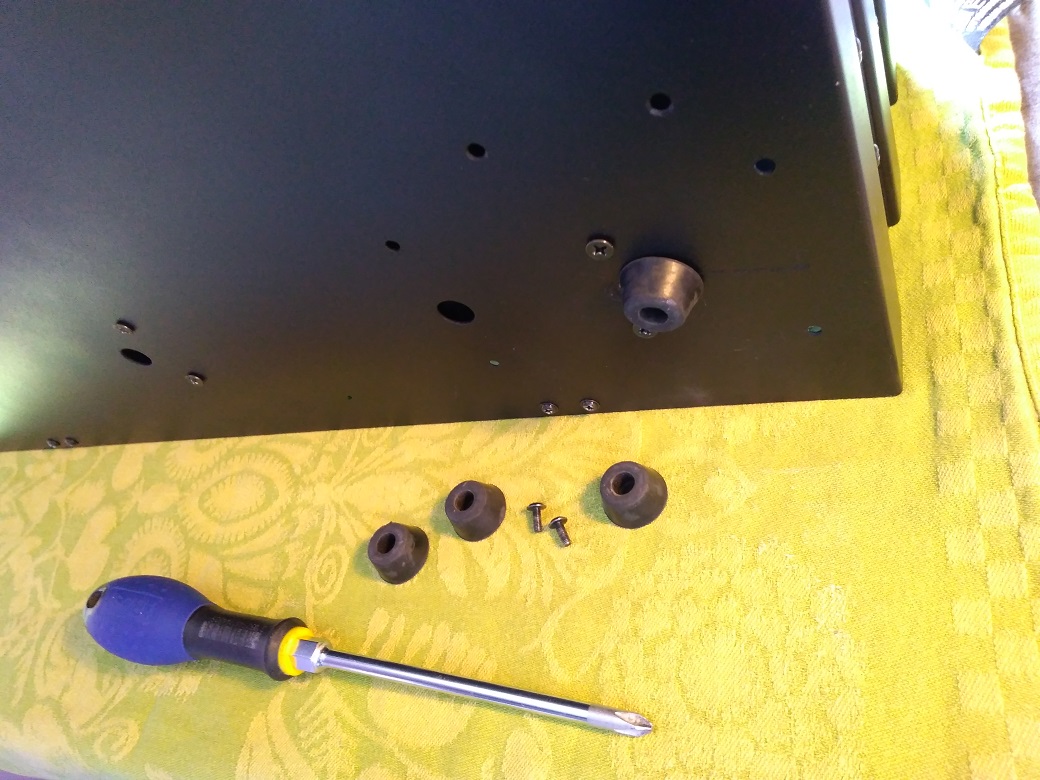

To finish this step I fix the rubber feet on the enclosure
Pour finir cette étape je fixe les pieds en caoutchouc sur le coffret

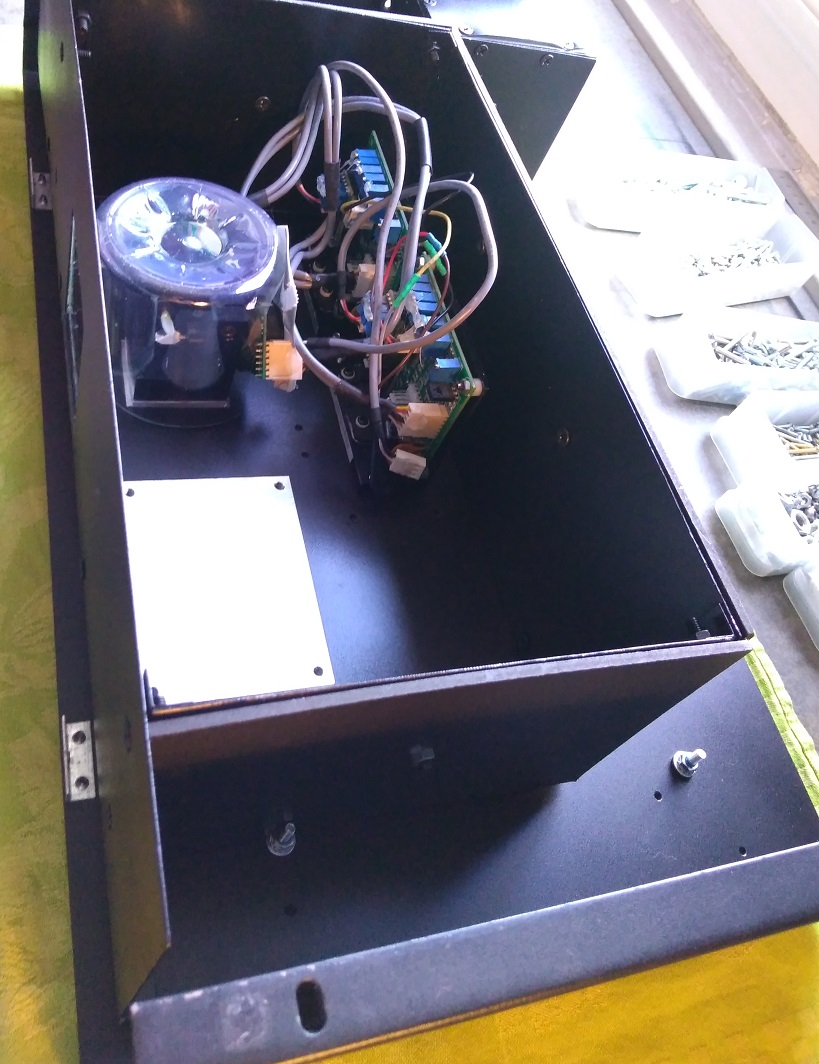

Everything is ready for the final assembly …
Tout est prêt pour l’assemblage final…
